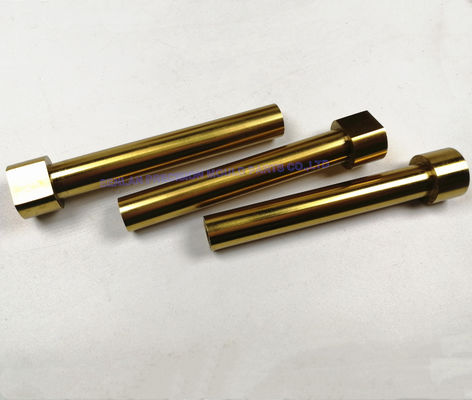

H13 (1.2344) ダイカスト金型コアピン | TiN コーティングされた 44-46 HRC ツーリング部品

製品概要

1.2344 (H13) TiN コーティングコアピンは、安定した寸法精度、耐摩耗性、および一貫した表面性能が必要な射出成形金型に使用される精密金型部品です。 CNC 機械加工、44 ～ 46 HRC の熱処理、TiN コーティングを通じて製造されたこれらのコア ピンは、繰り返しの成形サイクル下でも信頼性の高い性能を発揮します。すべてのコンポーネントは、顧客の図面と技術仕様に従って厳密にカスタム生産されます。

主な機能と技術的利点

• から製造1.2344 (H13) 熱間工具鋼

• 熱処理された44–46 HRCバランスの取れた靭性と耐摩耗性を実現

• TiNコーティング摩擦を軽減し、表面の耐久性を向上させる

• 金型の重要な特徴に対する高い寸法精度

• 繰り返しの熱的および機械的負荷の下でも安定した性能

• スムーズな成形と脱型を実現する一貫した表面品質

• 完全にカスタマイズされた / OEM / ビルトイン・トゥ・プリント製造業

アプリケーションと産業

これらの 1.2344 TiN コーティングされたコア ピンは、以下の分野で広く使用されています。

• 包装用キャップおよびクロージャー用の射出成形金型

• ボトルキャップおよびシーリングコンポーネント用の金型システム

• 医療用包装金型および注射器関連治具

• 制御された摩耗挙動と長い耐用年数を必要とする精密金型

これらは、必要なアプリケーションに特に適しています。寸法安定性、表面耐久性、再現性のある成形性能。

金型の構造と設計の説明

コア ピンは射出成形金型のコア側に取り付けられ、製品の内部形状や機能的特徴を直接定義します。
設計上の重要な考慮事項は次のとおりです。

• 正確なピン径、真直度、先端形状

• 金型アセンブリ内での適切なフィットと位置合わせ

• 射出圧力と繰り返しサイクルに耐える構造強度

• 複数個取りの金型レイアウトとの互換性

すべてのコアピンは、正確な組み立てと安定した金型動作を保証するために、顧客の図面に従って厳密に設計および製造されています。

製造能力とCNC加工

Senlan Precision は、高度な CNC 機械加工および仕上げプロセスを使用して、精密金型コアピンを製造しています。
当社の生産設備には、当社の高精度マシニングセンターとCNC旋盤が設置されています。牧野（日本）そしてハーディンジ（アメリカ合衆国）、他の国際的に認められた機器とともに、次のことが可能になります。

• 最大加工精度±0.002mm

• 細径・高精度コアピンの安定した公差管理

• コーティング前の一貫した表面品質

• 生産バッチ全体にわたる信頼性の高い再現性

TiN コーティングは、機械加工と表面処理後に塗布され、均一なコーティングの厚さと性能を確保します。

カスタム製造およびOEM協力

私たちは以下を専門としていますカスタム製造とOEM協力、サポート:

• 2D 図面または 3D モデルに基づいたプリント制作

• カスタムの材料選択と熱処理要件

• TiNコーティングおよびその他の表面処理オプション

• 小ロットの試作と量産

• 交換用および予備の金型部品の長期供給

顧客の仕様を正確に実行するために、プロジェクト全体を通じて技術的なコミュニケーションが維持されます。

品質管理と輸出の経験

以上で精密金型部品の輸出における20年の経験, Senlan Precision は、構造化された品質管理システムを運用しています。

• 入荷した材料の検査とトレーサビリティ

• 機械加工、熱処理後の工程内寸法検査

• 塗膜の厚みや表面状態の検査

• 完全な書類を備えた出荷前の最終検査

当社は、国際的な技術コミュニケーション、品質への期待、輸出梱包要件の経験が豊富です。

関連する金型コンポーネント

• 精密金型コアピン

• 金型インサートとキャビティインサート

• モールドスリーブとエジェクターコンポーネント

• 多個取り金型のスペアパーツ

すべての関連製品は、カスタム製造ベース。

技術的なよくある質問

Q1: 1.2344 コアピンは厳密に図面に従って製造されていますか?
はい。すべてのコアピンは、お客様が提供した図面と仕様に厳密に基づいて製造されます。

Q2: コアピンにTiNコーティングが施されているのはなぜですか?
TiN コーティングは、耐摩耗性を向上させ、摩擦を低減し、長時間の生産稼働中に表面安定性を維持するのに役立ちます。

Q3: これらのコアピンはどのような硬度の範囲に対応していますか?
一般的な硬さは、44–46 HRC、強度と靭性のバランスを提供します。

Q4: どの程度の加工公差を達成できますか?
形状と長さに応じて、加工精度は最大±0.002mmサポートすることができます。

見積もりを依頼する

価格、納期、または技術的な議論については、1.2344 TiN コーティングされた射出成形用コアピン、図面または技術仕様を提供してください。
当社のエンジニアリングチームがお客様の要件を検討し、それに応じて専門的な見積もりを提供します。
