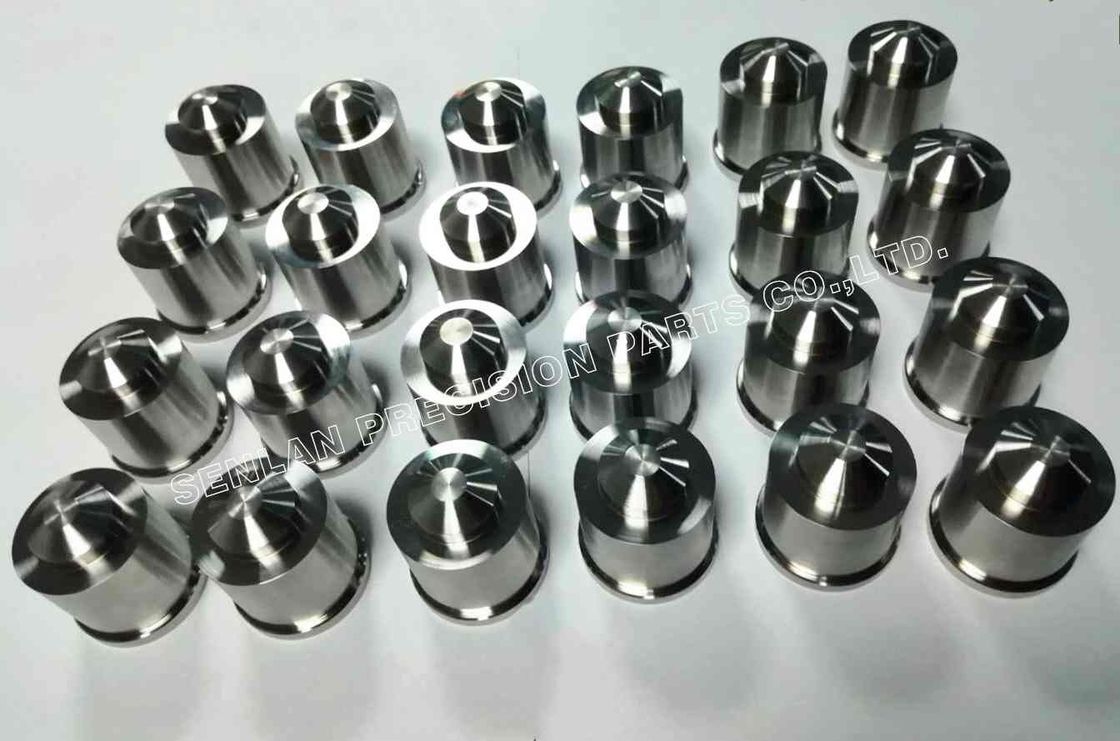

プラスチック射出成形部品用の CNC 機械加工ガイド ブッシュ

プラスチック射出成形部品用の CNC 機械加工ガイド ブッシュ
プラスチック射出成形部品用の CNC 機械加工ガイド ブッシュ プラスチック射出成形部品用の CNC 機械加工ガイド ブッシュ

大画像 :  プラスチック射出成形部品用の CNC 機械加工ガイド ブッシュ

商品の詳細:
起源の場所: 中国
ブランド名: SENLAN
証明: ISO9001
モデル番号: SL-219
お支払配送条件:
最小注文数量: 1pcs
価格: 交渉可能
パッケージの詳細: カートン箱で詰まるさび止めオイルと塗られる
受渡し時間: 7-15仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 2000pcs/week
連絡先

プラスチック射出成形部品用の CNC 機械加工ガイド ブッシュ

説明
各部の名称: CNC加工部品 材料: 1.2344
硬度: 50-50HRC 応用: 機械
許容範囲: +/-0.01mm サイズ: 図面通り
ハイライト:

精密部品を加工

,

CNCの部品を回す

プラスチック射出成形金型部品用CNC加工ガイドブッシュ
ガイドブッシュは、ガイドポスト（リーダーピン）と組み合わせて機能する精密アライメント部品であり、射出成形金型がスムーズに、正確に、そして繰り返し閉じられるようにします。量産金型では、安定した案内により、ずれを減らし、キャビティ/コアのエッジを保護し、長期間のサイクルで可動機構が一貫して動作するのを助けます。
当社のCNC加工ガイドブッシュは、お客様の図面に基づいて製造されるカスタム金型部品であり、確実な嵌合、低摩擦スライド、長寿命を実現します。当社は、内径の嵌合、同軸精度、表面仕上げ、硬度といった、案内部品にとって最も重要な特性を管理しているため、ブッシュは新規金型製作と交換プログラムの両方で一貫した性能を発揮します。
製品説明
ガイドブッシュは、一方の金型ハーフに組み込まれる精密スリーブであり、反対側のハーフにあるガイドポストと嵌合します。これらが一体となって、金型の開閉時のアライメントを制御し、高価な金型部品の摩耗を低減します。
射出成形金型におけるガイドブッシュの役割
  • サイクル中の金型アライメントを正確に維持する
  • アライメント不良によるパーティングラインのずれやフラッシュのリスクを低減する
  • コア/キャビティのエッジやシャットオフ面を衝撃摩耗から保護する
  • スライド、リフター、その他の可動部品の安定した性能をサポートする
一般的なガイドブッシュの設計
  • 標準的な金型ベースの案内に使用されるストレートブッシュ
  • 確実な保持と繰り返し可能な取り付けのためのフランジ付きブッシュ
  • よりスムーズな嵌合のためのリードイン面取り付きブッシュ
  • 特定の座面、潤滑、または保持の詳細を持つカスタム設計
材料と処理に関する考慮事項
ガイドブッシュは摩耗部品です。材料の選択と熱処理は、繰り返しスライド接触下での摩耗や焼き付きを低減するように選択されます。金型環境によっては、耐食性や、耐摩耗性を向上させ摩擦を低減するための特殊表面処理が必要な場合もあります。
用途
  • 精密な案内インターフェースを必要とする新規金型製作
  • アライメントの一貫性が重要な多穴金型
  • 耐久性のある摩耗部品を必要とする高サイクル生産金型
  • 金型メンテナンスおよび改修（交換用ブッシュ）
  • 案内安定性が機構寿命に影響を与えるスライド/リフター付き金型スタック
精度と製造能力
製造プロセス
  • 内径/外径および座面形状の精密CNC旋削加工
  • 厳しい内径公差と表面仕上げのための研削/ホーニング
  • 目標硬度と安定性のための熱処理調整
  • 摩擦と摩耗を低減するための精密仕上げ/研磨
  • オプションの表面処理/コーティング（プロジェクト依存）
主要な品質管理
  • ガイドポストのクリアランス要件に合わせるための内径嵌合制御
  • 不均一な摩耗を防ぐための内径と外径間の同軸精度
  • スムーズな動きのための摺動面における表面仕上げ制御
  • 繰り返し可能な取り付けのための座面形状検証
  • 硬度検証（指定要件に基づく）
検査と文書
  • 寸法検査レポートあり（主要サイズ）
  • ご要望に応じて材料証明書および熱処理記録を提供
  • 必要に応じてトレーサビリティマーキングオプション
金型アライメントと耐用年数における顧客価値
より良いアライメント、より良い部品品質
一貫した案内により、ずれが減少し、パーティングラインが安定します。
高価な部品の摩耗を低減
ガイドブッシュは、金型が制御された状態で閉じるようにすることで、キャビティ/コアのエッジやシャットオフ面を保護します。
よりスムーズな操作と長寿命
適切な嵌合と表面仕上げにより、摩擦と焼き付きが低減され、ブッシュとポストの寿命が延びます。
ダウンタイムの削減
ブッシュは交換可能なように設計されており、メンテナンス中に金型アライメントを迅速に回復するのに役立ちます。
見積もりに必要な情報
  • 2D図面（PDF/DWG）および/または3D CAD（STEP/IGES）
  • 数量と必要なリードタイム
  • ブッシュタイプ（ストレート/フランジ付き/カスタム）と座面構造
  • 重要寸法：内径、外径、長さ、フランジ詳細（該当する場合）
  • ガイドポストとの嵌合要件（定義されている場合はクリアランス仕様）
  • 材料要件（または推奨のための使用条件）
  • 熱処理/硬度要件
  • 摺動面の表面仕上げ要件
  • 検査/文書のニーズ（レポート形式、トレーサビリティ）
既存のブッシュを交換する場合、ガイドポストの直径と現在の嵌合要件を共有すると、正しい内径クリアランスを確認するのに役立ちます。
よくある質問
ガイドブッシュとガイドポストの違いは何ですか？
ガイドポスト（リーダーピン）は硬化されたピンであり、ガイドブッシュは反対側の金型ハーフに組み込まれる嵌合スリーブです。これらが一体となって金型のアライメントを案内します。
なぜガイドブッシュは摩耗するのですか？
一般的な原因としては、不適切なクリアランス、潤滑不良、汚染、硬度不足、またはアライメント不良が挙げられます。適切な材料、表面仕上げ、嵌合制御により摩耗が低減されます。
当社の金型ベースに合うカスタムガイドブッシュを作成できますか？
はい。お客様の図面に基づいてガイドブッシュを製造し、指定された場合は標準的な金型ベースシステムに従うことができます。
検査レポートや証明書を提供していますか？
はい。検査レポートおよび材料/熱処理証明書はご要望に応じて提供されます。
CNC加工ガイドブッシュの図面（STEP/2D）、数量、嵌合要件、および必要な納期をお送りください。明確な見積もり、リードタイム、および利用可能な品質文書を迅速に返信いたします。
