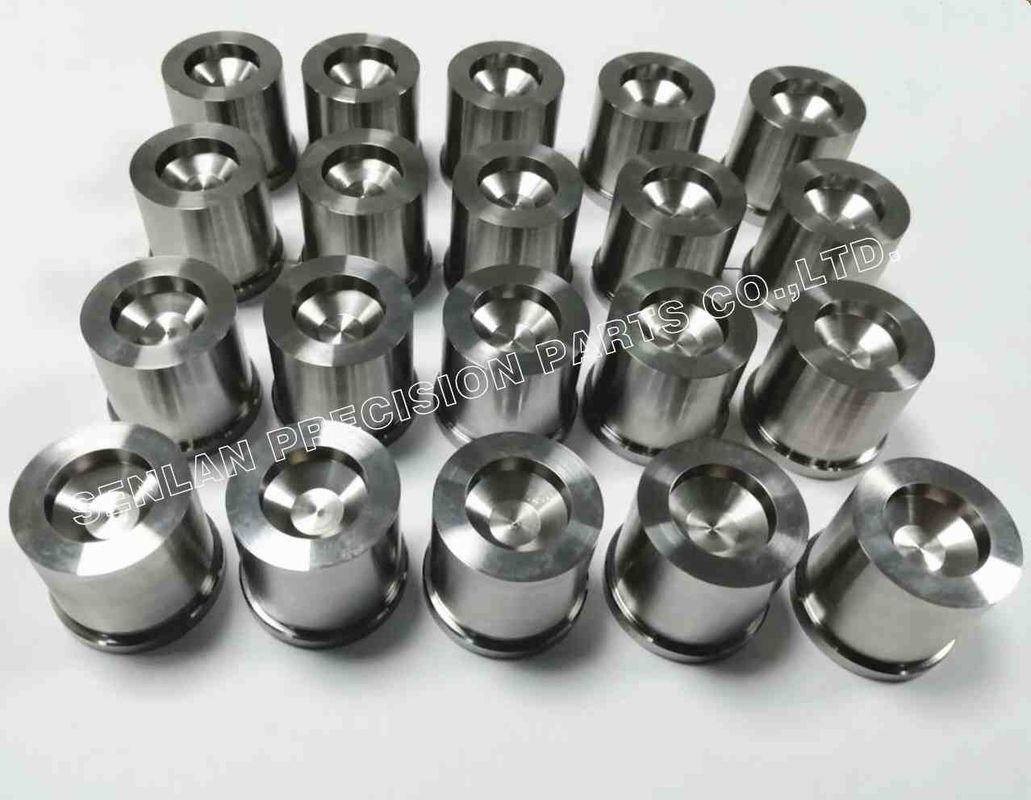

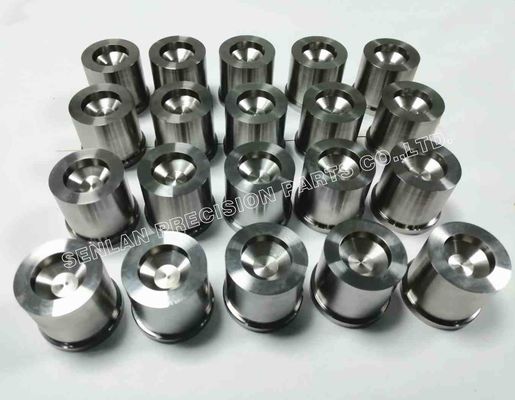

CNC加工された模具部品のためのカスタムコア挿入物
コア挿入は,注射型部品の重要な内部特性を形成する精密型部品です.完全なプレートに直接コア幾何学加工する代わりにコア挿入を使用して改善運用可能性,精度管理,保守効率特別に長周期または頻繁なリニューアルを必要とする模具の場合.
私たちのカスタムコア挿入精密型部品の製造サービスの一環として 顧客の図面に合わせて CNC加工されています制御された加工プロセスで,デタム,フィット,同心度/ランアウト,表面仕上げ,互換性新しい模具であれ 代替ツールであれ 安定した組み立てと一貫した模造性能をサポートするために 組み立てられています
製品説明
A についてコア挿入物 (模具コア)通常,注射模具の動く半分に設置される交換可能な形状の部品です.それは穴,内径,座席表面,チャネル,鋳造部品が正しく組み立てられ,信頼性のある動作を決定する特徴.
典型的な特徴
- 円筒形またはステップ型幾何学,制御位置データ
- 機能的な形状のゾーンには,表面が細かく仕上げられる必要があります
- 固定装置の特徴 (肩,位置直径,固定細部)
- 停止時間を短縮し,模具の寿命を延長するための交換可能な設計
共通設計要素
- 繰り返す装置のための直径/肩の位置
- 尖端プロフィールや内部幾何学的特徴を形作る
- 模具設計で指定された解脱/換気口に関連する特徴
- 任意のスローリング断面や組み立てインターフェース (必要に応じて)
材料,熱処理,仕上げ
コア挿入材料は,着用,腐食露出,必要な磨きやすさ,および期待される使用寿命に基づいて選択されます.典型的なオプションには,ステンレス模具鋼とツール鋼が含まれます.熱処理と任意の表面処理/コーティングは,硬さを向上するためにあなたの仕様に従って適用することができます耐磨性,表面安定性
申請
カスタムコア挿入はプラスチック製の注射型次の場合:
- 挿入基のコア構造を必要とする新しい模具
- メンテナンスやリニューアルのための交換コア
- 多孔型模具は,一貫したコア・ツー・コアマッチングが必要です.
- 重複性が不可欠である場合,厳格な許容条件を有する模具
- ダウンタイムを減らすために交換可能なスペア挿入物に依存するツールプログラム
(最終製品 は お客様 の デザイン に かかっ て 異なる.私たちは あなたの 図面 と 模具 の 建築 に 基づいて 製造.)
精度と製造能力
コア挿入は,通常,緊密なフィットメントと,完成が重要な形状の領域を組み合わせます. 鋳造の安定性や組み立ての再現性に影響するパラメータを制御します.
製造 プロセス
- 精密なCNC回転とフレッシング
- 重要なフィット,デタム,シール地のための磨き (必要に応じて)
- 特殊ジオメトリ用のEDM/ワイヤEDM (プロジェクト依存)
- 目標硬さと寸法安定性のための熱処理の調整
- 表面を磨き/細工する
- セットのマッチングと多品注文の一貫性制御
主要な品質管理
- 繰り返しの設置を保証するデータベースの機械加工
- 手動の調整を減らすため,フィット・トレランス制御 (直径/肩の位置)
- 同軸型またはステップ型設計の集中度/流出量制御
- 安定した放出と減少した磨きのための表面仕上げ管理
- セットの一貫性管理 (サンプルまたは100%検査のオプション)
検査と文書化
- 尺寸検査報告 (主要特徴または完全な報告)
- 材料証明書及び熱処理記録
- セット管理のためのマーク/追跡可能なオプション
挿入型型模具の信頼性に対する顧客価値
メンテナンスの速さとダウンタイムの短縮
交換可能なコア挿入は,模具ブロックまたはプレート全体を再加工せずに標的型交換を可能にします.
一貫した鋳造性能
正確な日付と制御されたフィットが 繰り返し性を向上させ 組み立ての違いによる変化を軽減します
菌類 の 寿命 が 長く なる
材料と表面処理を最適化することで,耐磨性が向上し,長い生産期間中に重要な形成領域が保護されます.
代替品プログラムの交換性が向上する
対応した挿入物と一貫した製造は 迅速な交換と予測可能な保守スケジュールをサポートします
引用 に 必要 な もの
カスタム・コア・インセットを正確に引用するには,以下を記載してください.
- 3D CAD (STEP/IGES) と 2D 図面 (PDF/DWG)
- 量 (単品か複数セット)
- 材料の要求 (または推奨の運用条件)
- 熱処理/目標硬度仕様
- 形状の表面の仕上げ要件 (Ra/ポーリングレベル)
- 臨界許容量 (日付,フィット,流出/濃度,適用される場合は密封ゾーン)
- 模具のインターフェースの詳細 (直径/肩の位置,保持方法,配合プレートの寸法)
- 検査/書類の必要性 (FAI,報告形式,サンプル採取対100%の検査)
- 配送期間と梱包要件
交換コア挿入物であれば,交配インターフェースの寸法を共有することで,ドロップイン互換性を確保できます.
よく 聞かれる 質問
顧客図に厳格に 組み込みを製造していますか?
はい.私たちはあなたの図面,GD&T,およびデータ参照に従って生産します. 容積が指定されていない場合,我々は承認のための実用的な容積計画を提案することができます.
中核挿入器の 最も重要な特徴は何ですか?
通常,形状の形成,データ位置付け,同軸性 (流出/集中性) は組み立てのフィットと鋳造部品の一貫性に影響を与える.
多孔型模具のセットを 配達できますか?
そうです 制御された変数で 対応したセットを製造し 重要な寸法に対する検査データを提供できます
表面の磨きや仕上げを 提供していますか?
はい. 磨きと細工は,あなたの要求に応じて適用できます.
検査報告と材料証明書を 提供していますか?
はい.検査報告,材料証明書,熱処理記録は,要求に応じて提供されます.
信頼性の高いサプライヤーが必要ですパーソナル・コア・インセットとCNC加工型模具部品?
送ってくれSTEP/2D図,量,許容量,仕上げ要件,材料/硬度仕様,目標のリードタイム迅速に答えます 明確な価格表と 質の高いドキュメントの選択肢を用意します
