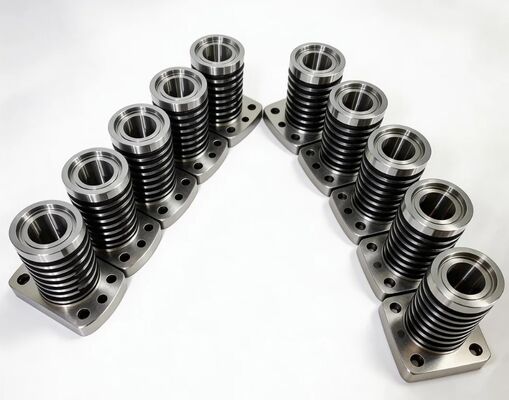

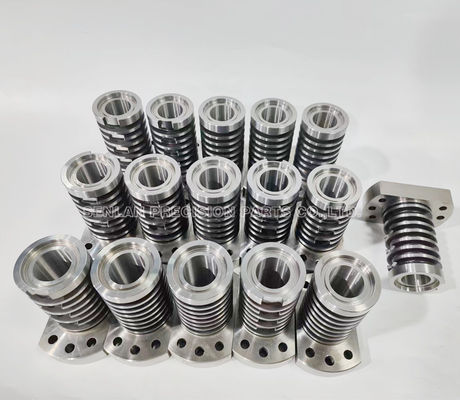

SKD61 プラスチック射出成形金型用ねじ付きコアインサート

SKD61 プラスチック射出成形金型用ねじ付きコアインサート
SKD61 Threaded Core Inserts for Plastic Injection Molds
SKD61 プラスチック射出成形金型用ねじ付きコアインサート SKD61 プラスチック射出成形金型用ねじ付きコアインサート SKD61 プラスチック射出成形金型用ねじ付きコアインサート SKD61 プラスチック射出成形金型用ねじ付きコアインサート

大画像 :  SKD61 プラスチック射出成形金型用ねじ付きコアインサート

商品の詳細:
起源の場所: 中国
ブランド名: SENLAN
証明: ISO9001
モデル番号: SL-410
お支払配送条件:
最小注文数量: 1pcs
価格: 交渉可能
パッケージの詳細: カートン箱で詰まるさび止めオイルと塗られる
受渡し時間: 7-15仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 2000pcs/week
連絡先

SKD61 プラスチック射出成形金型用ねじ付きコアインサート

説明
各部の名称: 精密金型部品 材料: S136
硬度: 50-52HRC プロセス: CNC旋削加工
応用: ペットプレフロムモールド サイズ: カスタマイズされた
ハイライト:

精密中心の挿入物およびキャビティ挿入物

,

S136中心の挿入物およびキャビティ挿入物

,

プレフォームの精密型の部品

SKD61 プラスチック射出成形金型用ねじ込みコアインサート
ねじ込みコアインサートは、精密成形部品であり、射出成形部品に「真のめねじ」を作成するために使用されます。ねじは機能的な特徴であるため、精度が重要です。プロファイル、ピッチ、または位置合わせのわずかなずれは、クロスターレディング、トルク変動、漏れ、または組み立て不良を引き起こす可能性があります。当社の「SKD61ねじ込みコアインサート」は、安定したねじ成形と長期間の耐久性のために、お客様の図面に合わせてカスタム製造されています。SKD61（JIS）は、繰り返しサイクル下での「靭性、熱疲労耐性、および安定した性能」を必要とする金型部品に広く使用されています。特に、ねじ込みコアが高応力条件下で動作する場合や、回転/逆ねじ機構を備えた金型で使用される場合に適しています。製品説明
「ねじ込みコアインサート」は、成形部品のめねじ機能を形成します。部品設計と金型構造に応じて、「逆ねじ機構」またはその他の離型方法と組み合わせて使用される場合があります。エジェクションスタイルに関係なく、ねじ込みコアは、生産寿命を通じてねじ品質を一貫して維持するために、正確な形状と安定した表面状態を維持する必要があります。ねじ込みコアインサートが通常制御するもの：ねじプロファイル、ピッチ、およびリードインジオメトリ一貫した組み立てとトルクのためのねじ軸位置合わせ金型への繰り返し設置のための位置決め基準

離型をサポートし、ねじの完全性を保護する表面仕上げSKD61 プラスチック射出成形金型用ねじ付きコアインサート 0
金型機構によって要求されるインターフェイス機能SKD61がねじ込みコアに一般的に使用される理由：SKD61は、過酷な金型条件下でのバランスの取れた性能で評価されています：高い靭性ねじ端部の欠けや割れに抵抗するため
熱疲労耐性
  • 繰り返し加熱/冷却サイクルに対応するため
  • 実用的な硬度と耐久性のための安定した熱処理応答
  • 高サイクル金型部品のための全体的な信頼性
  • 最終的な硬度、公差、および表面仕上げは、お客様の図面とプロジェクト要件に従って製造されます。
  • 一般的なねじ込みコア構造：
制御されたクレスト/ルートジオメトリを持つねじ成形部
安定した位置決めのための位置決めショルダー/直径
  • 保持詳細（ねじ、フラット、キー機能）長寿命のために最適化された摩耗ゾーン
  • 用途SKD61ねじ込みコアインサートは、「プラスチック射出成形金型」で以下に使用されます：
  • 真のめねじ成形を必要とする金型
  • ねじの一貫性が歩留まりに影響する大量生産
一致したねじ込みコアセットを必要とする多穴金型
メンテナンス効率のための交換可能なスペアを使用する金型プログラム
  • 逆ねじ/回転離型システムを使用する金型設計
  • 最終製品は顧客設計によって異なります。当社は金型機能とねじ機能の性能に焦点を当てています。
  • 精度と製造能力
  • ねじ込みコアインサートには、熱処理後の幾何学的精度と安定性の両方が必要です。当社は、ねじ形状の精度とセットの一貫性を保護するように設計されたプロセス制御で製造しています。

製造プロセス：
基準およびインターフェイスのための精密CNC旋盤/フライス加工指定されたプロファイルと公差へのねじ加工重要な嵌合および回転基準のための研削
  • 特殊機能のためのEDM /ワイヤーEDM
  • 目標硬度と安定性のための熱処理調整
  • ねじ面および摩耗ゾーンのための精密仕上げ/研磨
  • 多穴注文のためのセットマッチング
  • ねじ込みコアの主要品質管理：
図面要件ごとのねじプロファイル検証

ねじジオメトリと位置決め基準間の同心度/振れ制御
ドロップイン設置および交換可能性のためのフィット公差制御
ガリングを減らし、離型挙動を改善するための表面仕上げ管理
  • セット間の整合性制御
  • 検査と文書化：
  • 寸法検査レポートが利用可能です
  • 要求に応じて材料証明書および熱処理記録
  • キャビティおよびセット管理のためのシリアルマーキング/トレーサビリティオプション
  • ねじ品質と金型寿命に対する顧客価値
  • 一貫した組み立てとトルク性能
- 正確なねじは、組み立てプロセスでのクロスターレディングを減らし、トルクを安定させるのに役立ちます。
  • 多穴生産での歩留まり向上
  • - 一致したねじ込みコアセットは、キャビティ間のばらつきを減らし、全体的な生産の一貫性を向上させます。
  • 過酷なサイクル下での長寿命
  • - SKD61の靭性と熱疲労耐性は、長期間の生産でねじの完全性を維持するのに役立ちます。
  • 交換可能なねじ込みコアによる迅速なメンテナンス
- 交換可能なコアは、迅速な交換修理を可能にし、大規模な金型 rework なしでダウンタイムを削減します。
  • 見積もりに必要なもの
  • SKD61ねじ込みコアインサートを正確に見積もるには、以下を提供してください：
  • 3D CAD（STEP/IGES）および2D図面（PDF/DWG）

数量（単一ピースまたは多穴セット）
  • 材料要件：「SKD61」熱処理/目標硬度仕様
  • ねじ仕様（プロファイル、ピッチ、公差、リードイン要件）重要な公差（基準、嵌合、振れ/同心度、機能ゾーン）
  • ねじおよびシーリング関連領域の表面仕上げ要件金型インターフェイス詳細（位置決め直径/ショルダー、保持方法）
  • 検査/文書要件（FAI、レポート形式、サンプリング対100％検査）リードタイムおよび梱包要件

既存のコアを交換する場合、対応するプレート/インターフェイスの寸法を提供すると、ドロップイン互換性が確保されます。
よくある質問
  • SKD61はねじ込みコアインサートに適していますか？
  • はい。SKD61は、繰り返しサイクル下での靭性と安定性を必要とする金型部品に一般的に使用されており、ねじ端部を保護し、長期間の性能を維持するのに役立ちます。
  • 成形ねじが時々一貫性のないトルクやクロスターレディングを示すのはなぜですか？一般的な原因としては、ねじプロファイルのずれ、軸に対する振れ、表面仕上げの問題、摩耗、または設置位置合わせの問題が挙げられます。精密な加工と安定した嵌合は、これらのリスクを低減します。
  • 多穴金型用のマッチングねじ込みコアセットを供給できますか？
  • はい。ばらつきを制御したマッチングセットを製造し、主要なねじおよび基準機能の検査データを提供できます。
  • 検査レポートと材料証明書を提供していますか？
  • はい。検査レポート、材料証明書、および熱処理記録は、要求に応じて利用可能です。
  • 「STEP/2D図面、ねじ仕様、数量、目標硬度、公差/仕上げ要件、および必要な納期」をお送りください。SKD61ねじ込みコアインサートの明確な見積もり、リードタイム、および利用可能な品質文書オプションを迅速に返信します。

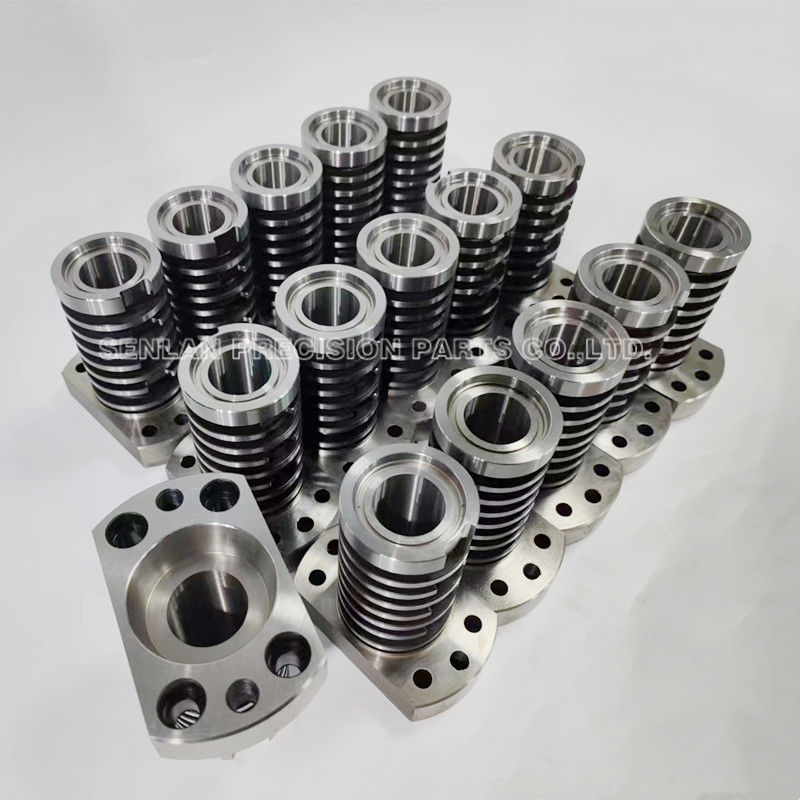

SKD61 プラスチック射出成形金型用ねじ付きコアインサート 1
