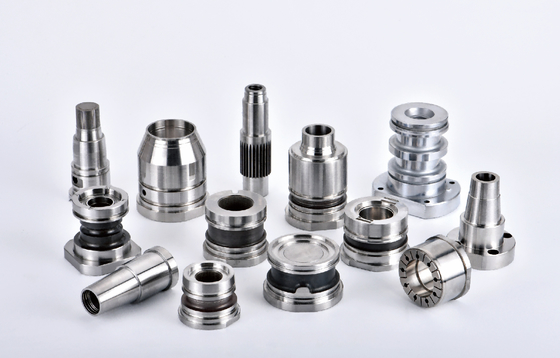

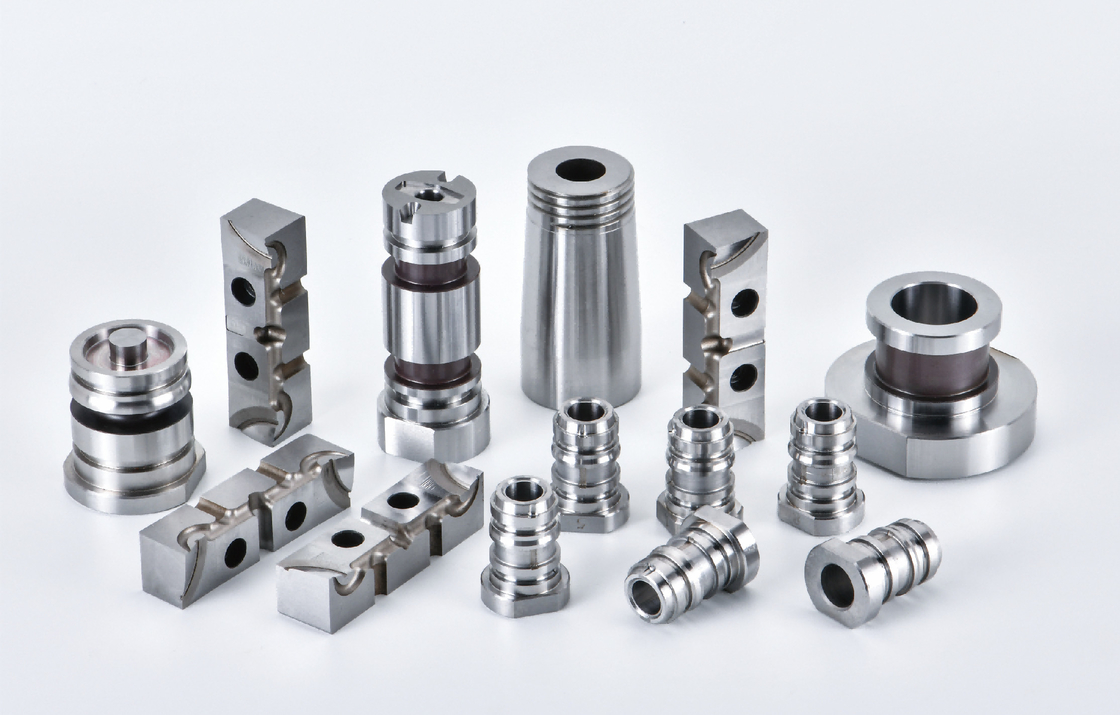

プラスチック注射型のための精密空洞挿入器と袖
A について穴の挿入と袖精密型模具部品の組み合わせで,模具の運用性と長期安定性を向上させながら,重要な幾何学を形成するために使用されます.穴の挿入物鋳造部品の主要な外側または機能的な表面を作成し,スリーブ配合部品の周りのガイド,保護,制御されたクリアランスを提供し,繰り返しの調整を維持し,高サイクル生産における磨きを減らすのに役立ちます.
製造していますオーダーメイドの穴挿しと袖厳格に顧客の図面に準拠します 耐久性が狭い シャットオフがきれい 部品の品質が一貫している 投射型にはデータ精度,フィット制御,表面仕上げ,硬さ,互換性複数穴型模具では,挿入物が迅速に交換され,一貫して動作できます.
製品説明
A について穴の挿入物鋳造部品の外形を形づくるために,空洞側 (固定半) に設置されたまたは空洞プレートに組み込まれている交換可能な形作部品である.挿入物 を 用いる こと に よっ て,模具 製作 者 は,模具 の 完全 な ブロック を 改造 し なけれ ば,着用 に 容易 な 部位 や 設計 に 重要 な 部位 を 置き換える こと が でき ます.
A についてスリーブ(通常,ガイドまたは保護要素として使用されます) は,通常,動きを安定させ,磨きを管理し,長い生産サイクルで制御されたフィットを維持するために,ピン/コア/インターフェースコンポーネントとペアされています.模具のデザインによってシャットオフの動作を制御し,滑りやすい表面でのイライラを減らすこともできます
典型的な機能
- 精度を保つシャットオフと密封性能(設計によって異なります)
- 改善する模具の維持効率交換可能な部品を通して
- 耐用性 が 高い 場所 を 保護 し,模具 の 使用 寿命 を 延長 する
- 制御されたデータとインターフェースを介して安定した組み立てをサポートする
- 多孔型ツールの間で一貫したパフォーマンスを提供
共通 の 設計 特徴
- 繰り返し設置のための位置位置/直径
- 穴の挿入物上の高仕上げ形状の領域 (指定されているように)
- 制御されたクリアランスと着用ゾーンを持つ袖の導体表面
- 模具設計ごとにオプションの溝,ポート,またはインターフェース機能
材料 と 処理
材料の選択は,腐食リスク,着用条件,必要なポーリングレベル,および予想されるサイクル数に依存します.典型的な選択には,耐腐蝕性やポーリング安定性のためにステンレス型鋼が含まれます.耐久性や解き放題要件を満たすために熱処理とオプションのコーティングが適用できます.
申請
穴挿しと袖の部品は,使用されていますプラスチック製の注射型次の場合:
- 交換可能な形状のセクションを必要とする挿入型模具設計
- 耐磨管理と保守速度が重要な高サイクル型模具
- 複数の穴を備えたツールで,穴から穴へと一貫した性能が必要である
- 模具の修復と部品の交換プログラム
- 密度の高いシャットオフや精密なインターフェースを要求する安定したフィットメントを持つ模具
(正確な鋳造製品は,顧客の設計によって異なります.私たちはあなたの図面と模具の建築に製造します.)
精度と製造能力
洞穴挿入や袖は,特にシャットオフや形成ゾーンでは,しばしば緊密にフィットし,仕上げが重要な表面を必要とします.
製造 プロセス
- プロフィールとインターフェースの精密CNCフライス/ターニング
- 痛烈 な 合致,日付,密封 土地 の 磨き
- 特殊ジオメトリと鋭い特徴のためのEDM /ワイヤーEDM (必要に応じて)
- 硬さと寸法安定性に関する熱処理調整
- 表面を磨き/細工する
- 複数の空洞の注文のセットマッチングと一貫性制御
主要な品質管理
- 繰り返し設置と交換可能性のためのデータベースの機械加工
- スリーブインターフェイスと配合部品間の適合容量制御
- 形状とスライディングエリアの表面仕上げ管理
- 模具の閉ざし・閉じる際に必要な場合,平坦性/平行性制御
- 複数の部品の一致性検査 (サンプル採取または100%の検査のオプション)
検査と文書化
- 尺寸検査報告 (主要特徴または完全な報告)
- 材料証明書及び熱処理記録
- セット管理のための部品マークと追跡可能性のオプション
挿入型型模具のメンテナンスの顧客価値
より 迅速 な 整備 と 短く の ダウン タイム
交換可能な穴の挿入物と袖は,大きな模具ブロックを再加工せずに標的型交換を可能にし,生産スケジュールが安定しています.
長い回線よりも良い部分の一貫性
制御されたデータと安定したフィットインターフェースは,フラッシュ,不一致,または次元漂流につながる可能性があります.
耐磨 保護 を 備える 模具 の 寿命 が 長く なる
袖は,着用に易いガイドとインターフェースゾーンを保護し,迷惑を軽減し,サービス間隔を延長します.
より予測可能な生産性能
高品質の仕上げと正しい硬さにより,放出安定性が向上し,予期せぬ停止が減少します.
引用 に 必要 な もの
正確な穴挿しと袖の引用のために,以下を記載してください.
- 3D CAD (STEP/IGES) と2D図 (PDF/DWG)
- 部品リストと数量 (挿入書+袖,セット数)
- 材料要件 (または推奨の運用条件)
- 熱処理/目標硬度仕様
- 表面仕上げの要求事項 (形状ゾーンのためのRa / 磨きレベル)
- 臨界許容量 (日付,フィット,切断寸法,適用される場合の流出)
- 模具インターフェースの詳細 (直径/肩の位置,保持方法,交配サイズ)
- 検査/書類の必要性 (FAI,報告形式,サンプル採取対100%の検査)
- 配送期間と梱包要件
交換部品の場合,配列プレートと部品インターフェースの寸法を提供することで,ドロップイン互換性を確保できます.
よく 聞かれる 質問
一般的な
お客様の図面と許容量に 厳格に準拠して製造していますか?
はい.私たちはあなたの図面,GD&T,およびデータ参照に従って製造します. 容積が指定されていない場合,我々は承認のための実用的な容量計画を提案することができます.
あなたは製造会社ですか? それとも貿易会社ですか?
私たちは,CNC加工,EDM (必要に応じて),磨き,および仕上げ能力を持つカスタム精密型模具部品メーカーです.
検査報告と材料証明書を 提供できますか?
はい.要求に応じて,寸法検査報告と材料/熱処理証明書が提供できます.
洞穴挿入とスリーブ特異性
鋳型プレートに直接穴を加工する代わりに 穴を挿入するものを使うのはなぜでしょう?
挿入物 メンテナンスの質を向上させる 耐磨性や設計上の重要な領域は,プレート全体を再加工せずに交換または更新することができ,ダウンタイムとコストを削減します.
このシステムで袖の役割は?
カーブは,通常,ガイドと耐磨保護を提供し,制御されたクリアランスを維持し,高サイクル操作におけるインターフェースを安定させるのに役立ちます.
多孔型模具のセットを 配達できますか?
そうです 制御された変数で 対応したセットを製造し 重要な寸法に対する検査データを提供できます
エンジニアリング の 行動 への 呼びかけ
設計図を送信し 重要なシャットオフや 適したクリアランス,表面仕上げの要件を 示す安定した挿入性能と長い使用寿命のための生産計画を提案します.
