製品概要

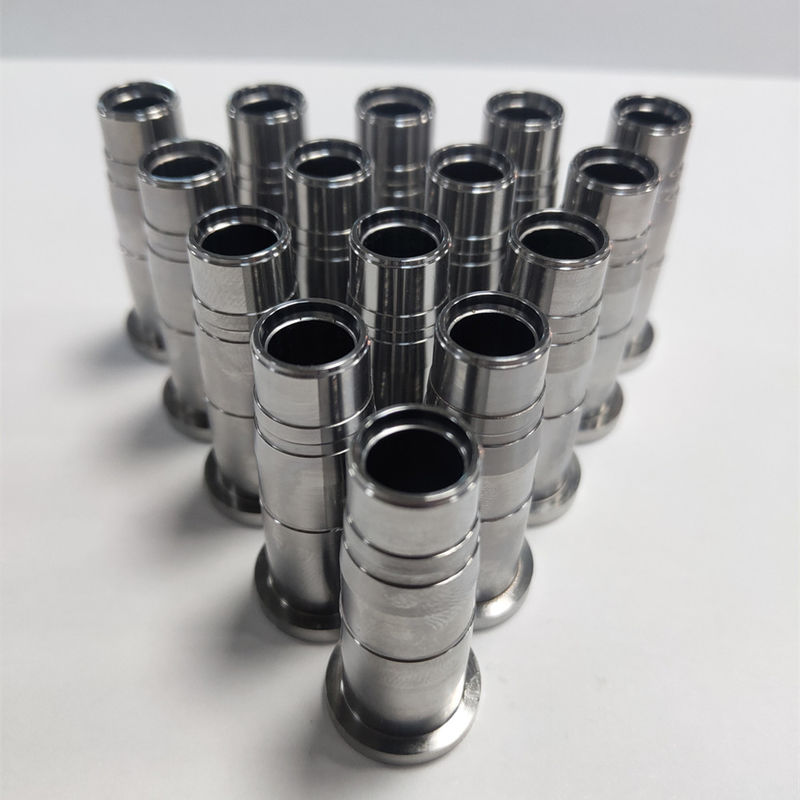

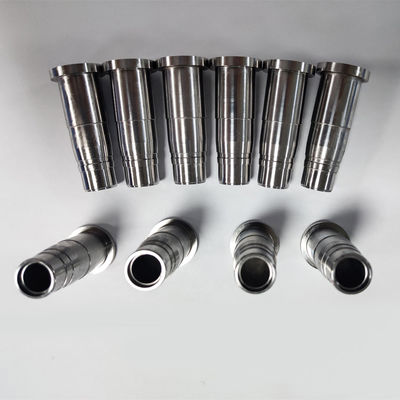

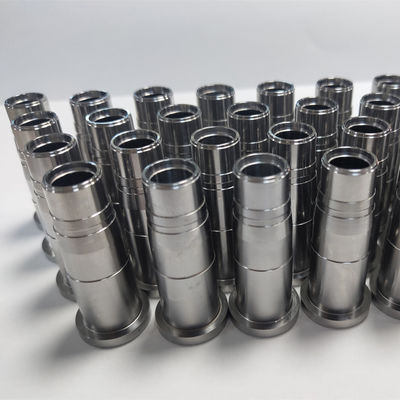

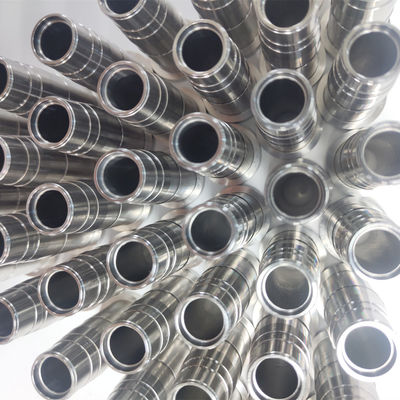

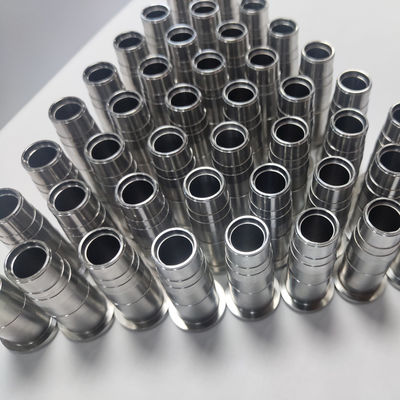

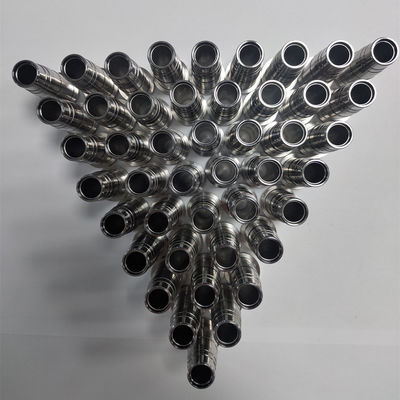

S136 コア挿入は,高性能模具部品で,中核側 (動く半分)プラスチック製のキャップインジェクションカプセルです.カップ内径,スレッド,密封ゾーン,フィットに関連する幾何学蓋がスムーズに組み立てられ,信頼性のある密封が決定される領域
製造されたものS136 ステンレス型鋼,これらのコア挿入は,彼らは組み合わせるため,キャップ模具のために一般的に選択されています優れた耐腐食性模具が長い生産サイクルを繰り返したり,湿った環境に直面したり,頻繁な清掃を必要とする場合も重要です.
厳格な制御と顧客の図面に機械S136コア挿入デタム,同心度,表面仕上げ,適合許容量新しい模具と交換コアの両方をサポートします.
製品説明
A について中核挿入物 (中核)インジェクション模具のメス成形部品である.プラスチックキャップ模具では,機能的寸法と密封性能を定義するため,コアは特に重要です.
カーブ模具で通常形成されるコア挿入物
- 内壁と内径 (ID)
- 糸/刺身の特徴(キャップのデザインによって)
- 密着地と接触面
- スナップフィット構造と保持機能
- エジェクション関連ジオメトリインターフェース(コアシステムに設計された場合)
なぜS136はコア挿入物に対して
S136は,耐腐蝕性や表面安定性が重要な模造環境に使用されるステンレス型鋼である.顧客がS136を選択する典型的な理由は以下の通りである:
- 耐腐蝕性湿度や冷却水や 清潔剤から
- 磨きやすさ滑らかな表面と安定した放出のために
- 信頼性の高い硬さ適正な熱処理後,長寿を保証する
注: 正確な硬さと仕上げレベルは,部品の幾何学と模具の動作条件に基づいて,顧客の仕様に従って製造されます.
申請
これらの部品はプラスチック製のキャップ注射型とコア挿入物多孔型または単孔型システムでは
一般的な使用シナリオ:
- ステンレスコアを必要とする新しいキャップ模具プロジェクト
- メンテナンスや修復用の交換コア
- 適合,密封,またはサイクル安定性を改善するためのコアの再設計
(カップの幾何学がプロジェクトによって大きく異なるため",プラスチックキャップ"を超えた特定の最終製品を主張するのではなく,模具の機能に焦点を当てています.)
精度と製造能力
カップコアには,特にスレッドや密封領域では,寸法精度と表面品質の両方に厳格な制御が必要です.
製造プロセス
- 精密なCNC回転とフレッシング
- 重要なOD/IDおよびデータ表面の磨き
- 特殊ジオメトリ用EDM/ワイヤEDM (必要に応じて)
- 熱処理の調整 (真空硬化 + テンパリング,スペック)
- 機能領域の磨き/細工
カップ・コア用の典型的な重要な制御装置
- 集中度と流出量表面の形成とデータ位置間の
- スレッドプロファイルの精度(ロープ付きキャップコアの場合)
- 表面仕上げ安定した密封と容易な噴出をサポートするために,密封地
- 繰り返しのフィット模具ベースやコアプレート (交換可能) に
検査と文書化
- 尺寸検査報告が入手可能
- 材料認証は要求に応じて提供されます.
- 標識と追跡可能なオプション (指定)
カップ・モールド・コア・パフォーマンスに対する顧客価値
信頼 できる 密封 と 組み立て
カップ生産では,コア幾何学の小さな偏差が組み立て問題,漏れ,または不一致なトルクを引き起こす可能性があります.精密S136コアは維持するのに役立ちます安定した密封と一貫したフィット長い距離を走る
湿気 や 腐食 的 な 状態 で の 寿命 が 長まる
S136の耐腐蝕性により, 腐蚀関連の表面欠陥と保守頻度が減少し,模具の稼働時間が長くなるそしてよりクリーンな生産です
安定した部品解放と表面品質
正確に完成したコア表面は,放出行動を改善し,部品の一貫した外観を維持し,計画外の停止やスクラップを減らすのに役立ちます.
交換 できる 核 で より 迅速 な 保守
コア挿入は,模具ブロック全体を再処理する代わりに 標的型交換を可能にし,ダウンタイムと保守コストを削減します.
引用 に 必要 な もの
S136コア挿入材を正確に引用するには,以下を記載してください.
- 3DCAD (STEP/IGES)+2D図許容範囲で
- 確認された材料:S136 について(または,ある場合,承認された同等)
- 熱処理要件:目標硬さ (指定されている場合)
- 表面仕上げ/ポーリングの要求事項
- 重要な寸法リスト (スレッド,シールゾーン,キーID/OD)
- 適合の詳細:直径,肩,保持方法,データ参照
- 量と希望されるリードタイム
- 検査/書類の必要性 (FAI,CMMレポート形式,追跡可能性)
既存のコアを入れ替える場合,元の図面 (または配合部品の寸法) を提供することで,ドロップインフィットが保証されます.
一般的な質問
Q1: お客様の図面で製造していますか?
ええ.私たちは定番精密型部品メーカーです. そして,あなたの図面,許容量,データ定義に厳密に生産します.
Q2: 検査報告と材料証明書を提供できますか?
ええ 要求に応じて 寸法検査報告と 材料認証を 提供できます
Q3: 緊急の配達時間をサポートできますか?
熱処理経路や必要な検査範囲によって 生産を加速を評価できます
CAP Core 専用のFAQ
Q4:なぜS136を420か1の代わりに選ぶのか?2083?
S136 は,強い耐腐蝕性 と 良質 の 磨きやすさ に よっ て 一般 に 選択 さ れ て い ます.最良の 選択 は 環境,仕上げ 要求,条件をシェアして,それに応じてお勧めできます..
Q5:キャップコアで 最も精密なものが必要な領域は?
一般的に密着地,糸プロファイル,データ位置密封,組立トーク,交換可能性に影響を与えるからです
Q6: 複数の穴を合わせたコンシスタンスで作れるの?
そうだ 制御された穴から穴への一貫性を持つ 核セットを製造し 重要な寸法に対する検査データを提供できる
信頼性の高いサプライヤーが必要ですS136 プラスチックキャップの注射模具用精密コア挿入物?
送ってくれSTEP/2D図面,許容度要求,目標硬さ/仕上げ迅速に答えます 明確な価格表や リードタイムや 質の高いドキュメントの選択肢です
