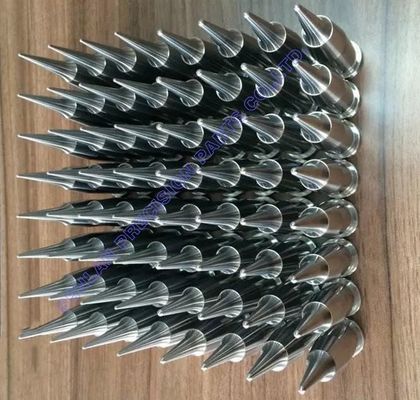

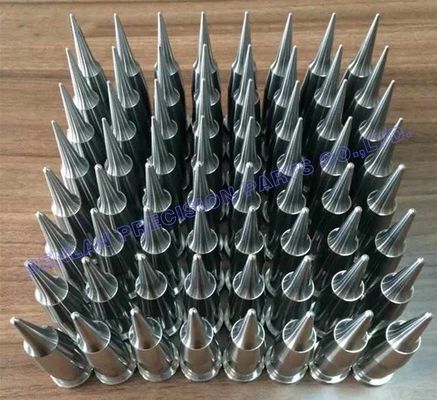

大容量の注射型のための64穴精密コア挿入物
高空洞性注射型では,性能は一貫性によって定義されます.すべてのコア挿入が厳格な次元制御と完全なセット全体に一致する精度で製造された場合のみ効率的に動作することができます私たちの精密性64孔のコア挿入物機械加工された模具部品で,大量の注射鋳造安定したサイクル性能,予測可能な噴射,および穴から穴への繰り返しが重要な場合.
制御されたプロセスで顧客図面からコア挿入セットを製造します同軸精度,尖端幾何学,表面仕上げ,交換可能性新しい模具の構築や交換セットに使用されるかどうかにかかわらず,これらのコア挿入は,急速な出力とスケールで一貫した品質をサポートするために構築されています.
製品説明
A についてコア挿入内部幾何学と機能的特徴を作成する注射模具の動く半分の形成要素です.64孔配置核の間のわずかな差異は,すぐに欠陥,不一致なフィット,または不安定なプロセスウィンドウに変換することができます.
典型的な特徴
- 大量生産密度の高い穴から穴への一貫性
- 精密に回転する細いプロファイル直さと流れ
- 形状が部品のフィット,密封,または組立性能に直接影響する形状の尖端を形作る
- 核プレートに繰り返し組み立てられるように設計された重要なフィットセクション (直径/肩を位置付け)
製造 の 重要 な 課題
- 安定している形状の幾何学全64枚にわたって
- コントロールデータと位置付けの特徴交換可能性について
- 表面仕上げと縁の質は安定した解放と減少した磨きのために最適化されています
- セット管理に適した追跡と検査戦略
材料,硬さ,仕上げは,あなたの図面と生産要件に従って製造されます.
申請
これは精密性64孔のコア挿入物中でも使用されています.大容量の注射型高い出力と重複性が要求される場合,例えば:
- マッチングされたコアセットを必要とする多孔型模具
- 安定した噴出と一貫したサイクル動作を必要とする生産型模具
- 交換可能なスペアコアセットを頼りに,迅速な保守を行うツールプログラム
精度と製造能力
高空洞性コア生産は,単品精度以上を必要とします.設定レベル制御.
製造 プロセス
- 精密型CNCターニング/フリーシング,プロファイルの形成と切断部位の配置
- 重要なフィット,シールゾーン,データ表面の磨き (必要に応じて)
- 特殊な特徴のためのEDM/ワイヤーEDM (プロジェクト依存)
- 目標硬さと安定性のための熱処理の調整
- 表面と磨き帯の形成のための磨き/細工
- 穴から穴への一貫性を維持するためにマッチングワークフローを設定する
64 穴 の 一貫性 の 基本 の 制御
- 穴から穴までの寸法マッチング形成の重要な特徴について
- ストレートと流出制御長い/細いコア
- 安定している尖端の幾何学鋳造結果の変動を減らすために表面仕上げ
- 繰り返す適した許容量ドロップイン組立と迅速な交換のために
- 統計抽出または100%検査のオプションは,品質要件に基づいて
検査と文書化
- 主要な特徴の寸法検査報告 (利用可能)
- 材料証明書と熱処理記録
- 追跡可能性とセット管理のための部品マーク/シリアル番号
高空洞生産の顧客価値
大量 生産 で より 高い 生産 量
マッチしたコアセットは,穴から穴への変化を軽減し,排泄物を最小限に抑え,全体的な収穫を改善するのに役立ちます.
より 安定 し た 模造 と 噴出
制御された表面仕上げと正確なフィットが一貫した放出行動をサポートし,粘着または不均等な噴射によるダウンタイムを削減します.
交換 できる パーツ で より 迅速 な 保守
交換可能なコアは 模具全体を再加工せずに 迅速に交換できるようになり 大量の線路が 稼働し続けます
予測可能なライフサイクルと 低コスト
材料 の 適正 な 選択,硬さ,着用 管理 は サービス 期間 を 延長 し,長期 的 な メンテナンス 費用 を 削減 し ます.
引用 に 必要 な もの
精密な64穴のコア挿入材を正確に引用するには,以下を記載してください.
- 3D CAD (STEP/IGES) と 2D 図面 (PDF/DWG)
- 量:セットあたり64個(必要なセット数)
- 材料要求 (または推奨される性能要求)
- 熱処理/目標硬度仕様
- 形状面の表面仕上げ要件
- 重要な寸法リスト (尖端の幾何学,位置付けフィット,ランアウト/直直さ)
- 模具のインターフェースの詳細 (コアプレートのフィット,位置位置/直径,保持方法)
- 検査/書類の必要性 (FAI,CMMレポート,サンプル採取対100%の検査)
- 必要な配送時間とパッケージの要求
代替コアであれば,既存のコアプレートインターフェースの寸法を提供することで,ドロップイン互換性を確保できます.
よく 聞かれる 質問
64個のコアを セットで作れるか?
はい 穴から穴までの一貫性を保つために セットレベルの制御を行います
高空洞性コア挿入器では どの寸法が最も重要ですか?
一般的に形状点の幾何,直径/肩を特定するそして流れ/直直さ部品の質や組み立ての適性,噴射安定性に影響を与えるからです
大型セットの追跡はできますか?
ええ. シリーズマークとセット管理のオプションは,メンテナンスとスペアパーツの制御をサポートするために利用できます.
緊急の交換注文を サポートできますか?
温度処理経路 検査範囲 そして現在の容量に基づいて 加速製造を評価できます
検査報告を 提供していますか?
はい.私たちはあなたの要求に応じて,次元検査レポート (キー機能または完全なレポート) を提供することができます.
信頼性の高いサプライヤーが必要です大容量の注射型用の64孔精密コア挿入器?
送ってくれSTEP/2D図面,材料と硬度要件,数量 (セット) 及び目標期限迅速に答えます 明確な価格表と 質の高いドキュメントの選択肢を用意します
