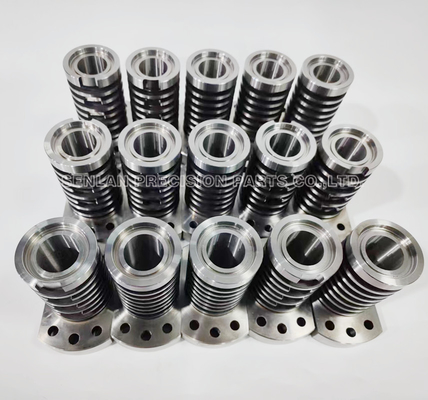

ロックリング精密部品

PETプレフォーム模具のためのコア&インジェクション模具空洞

製造者:精密型部品

製品概要

についてロックリング・コア&ホビティ・コンポーネントPETプレフォーム注射型システムで使用される重要な精密部品です.

高空洞性プリフォームの模具では,ロックリング構造模具プレート内に穴の挿入物を固定し,位置付けます.

• 正確な首の仕上げ調整

• 中核と空洞間の安定した同心度

• 注入圧力下での信頼性の高い空洞位置付け

• 容易 に 保守 さ れ,交換 さ れ ます

アット精密型部品高精度 S136 ロックリング 穴とコアコンポーネントを製造します.

すべてのコンポーネントは,顧客の図面 (OEM / Built-to-Print) に準拠して厳格に製造されています.

プリフォーム型におけるロックリングシステムの機能

鍵リングシステム:

• 模具のプレートに空洞挿入を固定

• 正確な放射位置を維持する

• 注入圧と熱循環に耐える

• 首の仕上がりの精度を繰り返す

多孔型PET模具では わずかな偏差でも

• プレフォーム首の漏れ

• キャップ不一致

• 壁の厚さは不均等です

• 穴間の重量変化

機械加工のプロセスは このような問題を防ぐことに 焦点を当てています

エンジニアリング フォーカス & 機械制御

集中度と位置位置の正確さ

重要な制御領域:

• ロックリング外径の許容量

• 穴の挿入物 適合許容量

• 糸とコア軸間の集中度

• 軸のアライナメント安定性

容量: ±0.005mmまで (カスタマイズ可能)

安定した位置付けは,すべての空洞に一貫したプレフォームの首仕上げを保証します.

表面塗装とPET透明性

材料:S136型ステンレス鋼

処理には,以下が含まれます.

• 精密型CNC加工

• OD / ID 磨き

• 糸磨き

• 鏡磨き

高品質の磨きは,次のことを保証します.

• 透明なPETプレフォーム

• 滑らかな解体

• サイクルの摩擦を減らす

• 延長使用寿命

3️?? 多腔一貫性

16,32,48,72,96の穴模具では,次のことが確認されます.

• 交換可能な空洞挿入器

• 均一な中心距離

• 均質な空洞体積

• 鍵リングとプレートのバランスのとれたフィット

安定した高速PET生産には一貫性が不可欠です

テクニカル仕様

材料:S136
容量: ±0.005mm
MOQ: 1 枚
生産能力:週2000台
配達期間: 7~20日
図形形式:PDF,DWG,DXF,IGS,STEP

各部品は出荷前にCMMによって検査されます.

製造機器

私たちの施設には以下が含まれます.

• CNC加工センター

• CNCターン

• EDM (ワイヤー&シンカー)

• OD / ID 磨き機

• 精密表面磨き

検査システム:

• CMM

• 硬度テスト

• 高度計

• 2.5Dプロジェクター

すべての部品は全次元検査と表面検証を受けます

典型的な用途

私たちのロックリング空洞とコアコンポーネントは,以下で使用されます:

• PET飲料ボトルのプリフォーム模具

• 化粧品ボトル前形模具

• 医療用パッケージのプリフォーム型

• 高速キャップ&閉機型

• 薄壁型注射型

ホットランナーとコールドランナーの両方に適しています

OEM / プリントに組み込まれたワークフロー

設計審査とエンジニアリング評価
材料の確認 (S136またはカスタマイズ)
機械加工プロセス計画
4️ CNC回転と磨き
熱処理とストレスの制御
6️️最終的な磨き
7️" CMM 検査
輸出用パッケージ

NDAは機密の模具プロジェクトに サポートされています

なぜ精密型部品を選ぶか

✔PET プリフォーム 模具 部品 に 関する 豊富な 経験
✔ 多腔位置位置付けシステムにおける専門知識
✔ 安定した同心度と容量制御
✔ 先進的な機械加工と検査能力
✔ 24 時間以内に迅速な技術的対応
✔ 世界規模での輸出経験
✔ 高品質で競争力のある価格

推奨する製品

完全なPETプレフォーム型システムをサポートするために,我々はまた製造:

• プリフォームコアピン

• ネック・フィニッシュ・スレッド・コア

• S136 穴の挿入物

• 多孔型模具部品

• ホットランナー・ノズルの先端

• 噴射器のピンと袖

• スライド保持器と角ピン

• HASCO / DME / Misumi に互換性のある模具部品

すべての製品はOEM/ビルド・トゥ・プリント製造で利用できます.

よく 聞かれる 質問

Q1:72か96の穴型模具のためにロックリングの穴を生産できますか?
ええ,我々は高空洞性PETプリフォーム模具部品を専門としています.

Q2: 核と穴の間の同心度をどのように確保しますか?
精密加工,制御された研磨,そして完全なCMM検査を通して

Q3:S136はPETプレフォーム鋳造に適していますか?
ええ 耐腐食性があり 磨きも優れています

Q4: 小規模な試用注文を受け付けますか?
ええ サンプルと少量注文はサポートされています

技術的な要約を依頼する

提供してください:

• 穴の量

• 首の仕上げ仕様

• 材料要求

• 許容性要件

• 2D/3D図

私たちのエンジニアリングチームは,あなたのロックリングコア&穴プロジェクトをレビューし, 24時間以内に詳細な引金を提供します.
