テレスコピカルコア 精密型模具の解決法 アンダーカットや複雑な内部機能
製品概要

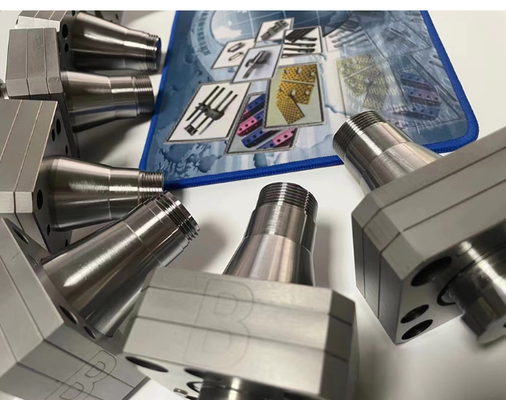

A について望遠鏡コアインジェクション模具で形づくりに用いられる移動型鋳造部品内部の下切断,スナップフィット細部,内部の溝,深い内部の空洞,その他の複雑な内部の特徴標準の固定コアや通常の噴射システムで 流暢に放出できないもの
鋳造中に,望遠鏡コアは必要な内部幾何学を形成するために拡張される. 模具を開く間に,安全な部品解放のためのクリアランスを創るために引き戻したり,後退したりする.このメカニズムは,脱模過程で製品の損傷を防止し,精密なアプリケーションで模具の安定性を改善します.
複雑な内部構造を持つ製品では,望遠鏡コアは単なる模具の部品ではなく,解体溶液より清潔な放出や より優れた部品品質 そして より信頼性の高い生産を保証します
応用と用途
望遠鏡コアは主に挿入型形状,下切断や複雑な内部構造特に標準の直射でスムーズに解体できない部品には
| 菌類タイプ |
典型的な用途 |
| キャップ・モール |
改ざんしないキャップ,フリップトップキャップ,特殊な内部ロック機能または複雑な内部構造を持つキャップに使用されます. |
| 医学 的 精密 型 型 |
深い機能,複数の機能的な詳細,そして厳格な次元要求を持つ小さな医療用プラスチック部品に適しています. |
| 化粧品の包装模具 |
通常は蓋,内部のプラグ,小さな機能部品,および内部のロック構造を持つパッケージ部品に使用されます. |
| 小型精密型注射型 |
伝統的なスライドやリフトが設置するのが難しいコンパクトな模具のレイアウトに最適です. |
| プラスチック製の模具で内部の割れ目や内部の溝がある |
内部スロット,深い穴,内部ロック位置,または不規則な内部穴を持つ部品に適しています. |
機能上の利点
| 機能 |
記述 |
| ハンドル・アンダーカット・ストラクチャー |
内部下切断,横切断,スナップフィット詳細,内部ステップ機能,標準固定コアで解き放たれないロック領域を形成します. |
| 滑らかな解き放たれを支援する |
模具を開ける時に引き戻し,噴出前にスペースを解放し,安全でスムーズに部品を分解するのに役立ちます. |
| 形式の複雑な内部幾何学 |
深い穴,狭い内部スロット,通常のコア構造で鋳造するのが難しい不規則な内部輪郭に適しています. |
| 狭いスペースで大きなサイドアクションを入れ替える |
大型スライドや複雑なサイドアクションシステムが実用化できないコンパクト型模具構造で使用できます. |
望遠鏡コアを必要とする構造物
| 構造型 |
望遠鏡 の 中核 が 必要 な 理由 |
| 内部 切断 |
直接噴射すると 鋳造された物体が安全に放出できません |
| 横の下切り |
解き放たれ中にロックされないように,追加の動きが必要です. |
| スナップフィット 機能 |
解き放たれたときに 細かいロックを 損傷から守ります |
| 内部ステップの特徴 |
ステップ付き内部幾何学から安全に解体できます |
| 内部スレッドの近くでのロック機能 |
ロープされた領域と近くのロック機能の間の干渉を防ぐ. |
デモールディング の 改善 の 利点
| 一般 的 な 問題 |
望遠鏡 の 中核 の 役目 |
| 擦り傷 |
部品がコアから離れる前に引き戻すことで表面損傷を軽減します |
| ストレス 漂白 |
デモールディング中に過剰な局所的な力を最小限に抑える |
| 縁の破裂 |
壊れやすいロック機能と薄い縁を保護します |
| クラッキング |
強制放出によって 構造が損傷するリスクを減らす |
| 粘着する |
部品がコアに閉じ込められないように 十分なクリアランスを作ります |
| 変形 |
パーツをより自然に解放し 歪みを軽減します |
標準 部品 に 対し て の 主要 な 利点
強制的な解体や大きすぎる側面操作と比較して,望遠鏡コアは以下のようなことを提供します.
- 複雑な内部幾何学のためのより信頼性の高い解模
- 部品の 傷,裂け目,変形 の 危険 が 少なく
- コンパクトで精密な模具構造に適した
- 切断とスナップフィット機能のよりクリーンな解放
- 大量生産における生産安定性の向上
技術的な定義
望遠鏡コアとは移動可能なコアコンポーネントで,安全な脱模を可能にするため,部品を形成するために拡張し,引き戻すこれは標準的な固定型模具挿入ではなく,移動型挿入,引き込み型模具部品,または脱模メカニズムの一部です.
製品 の 利点
- 適している内部の下切断と複雑な内部の幾何学
- 模具を開ける際に引き戻し,部品の解放を改善する
- 傷,ストレス痕,縁の破裂,裂け目,変形を減らす
- 理想的な小さくて精密で空間が限られた模具設計
- 特定の局所的なアプリケーションで,より大きな副作用作用システムを置き換えることができる.
- 鋳造の一貫性と完成部品の品質を向上させる
- カップ型,医療型,化粧品用包装型,その他の精密型注射型に適しています
推奨する産業
パッケージ産業:内部ロック機能や複雑な内部細部を持つ蓋,閉塞器,包装部品用
医療産業正確な医療用プラスチック部品には 機能的な下切断や内部スロットや小さな深層構造があります
化粧品包装産業蓋,プラグ,装飾用パッケージの部品には 複雑な幾何学と良い外観の両方を必要とします
精密プラスチック部品:内部の部品が正確に鋳造され,安全に放出されなければならないコンパクトなエンジニアリング部品
よく 聞かれる 質問
投射型には何のために望遠鏡コアを使うのか?
内部下切断,スナップフィット細部,内溝,および標準固定コアで解放できない他の複雑な内部構造を模造するために使用されます.
望遠鏡コアはどう機能する?
鋳造中に拡張して形状を形成し,模具を開けるときに引き戻し,スムーズで安全な解模のためにクリア createdします.
望遠鏡コアと 標準型模具の挿入は同じですか?
移動可能な挿入物として見なされますが,移動可能なコアまたは解体メカニズムの一部としてより正確に分類されます.
望遠鏡コアを使う模具は?
通常,キャップ型,医療型,化粧品包装型,および内部下割りまたは複雑な内部構造を有する他の精密注射型に使用されます.
望遠鏡コアがスライドを 置き換えられるのか?
ある地域や空間限定のアプリケーションでは,そうです.それは製品幾何学と模具設計に応じて,スライドまたはサイドアクション機能の一部を入れ替えます.
カスタム製造サポート
幅広い経験を持つオーダーメイド型部品と精密型部品,望遠鏡コアは,あなたの製品構造,模具設計,および寸法要件に応じて製造することができます.
あなたの役割には内部の下切断,内部の溝,深い穴,または解きやすい特徴模具の性能,部品の品質,生産の信頼性を向上させるのに役立ちます.
引金 を 要求 する
探している精密望遠鏡コアカップ型 医療型 化粧品型 包装型 オーダーメイド型 プラスチック部品
