製品概要

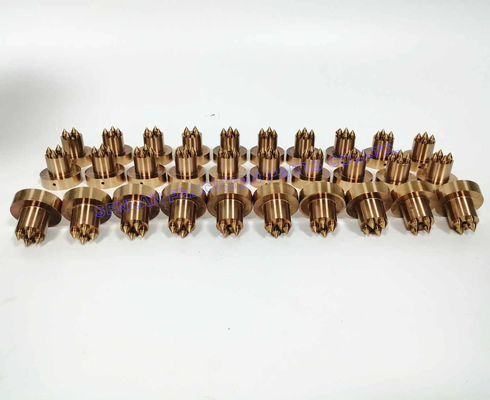

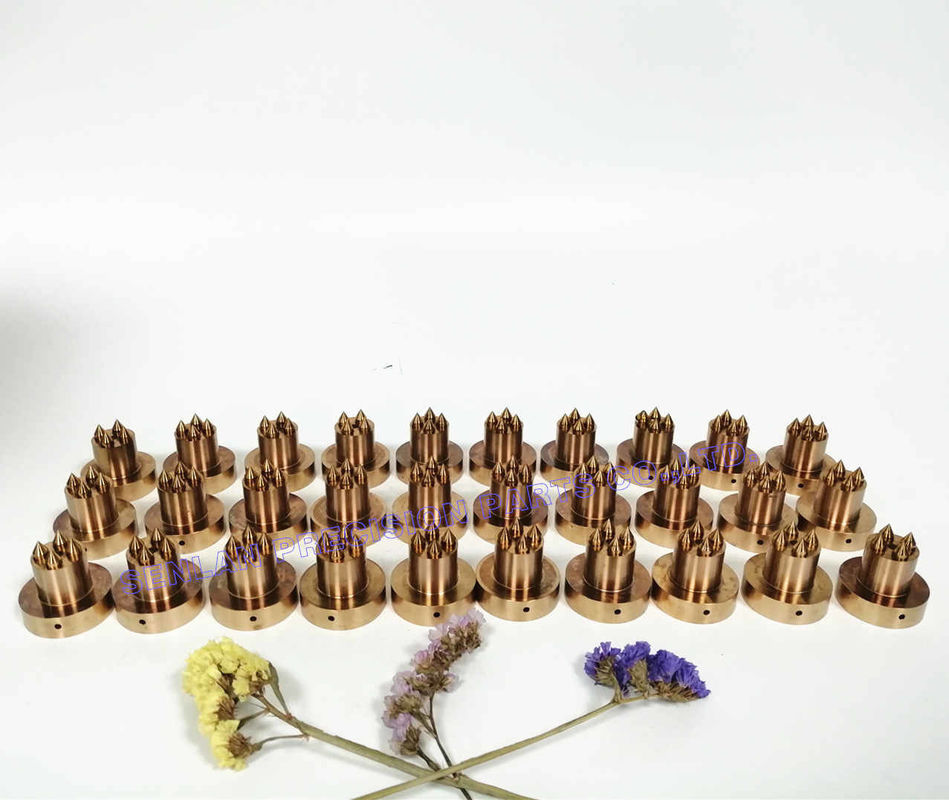

ベリリウム銅（BeCu）製モールドインサートは、プラスチック射出成形金型に使用される特殊部品で、標準的な工具鋼では効率的に冷却できない領域で、より迅速な熱除去と成形温度の安定化を目的としています。BeCuの高い熱伝導率により、これらのインサートはサイクルタイムの短縮、部品品質の向上、および不均一な冷却による欠陥の最小化に貢献します。
カスタム精密金型部品メーカーとして、当社はお客様の図面に基づき、管理された加工精度、適切な熱処理/時効処理条件の選択、射出成形環境に適した表面仕上げを施したBeCuインサートを製造しています。BeCuインサートは、金型内の局所的な「高冷却ゾーン」として一般的に使用されます。特に、熱が集中しやすい厚肉部、リブ、ボス、深いポケット、および外観面周辺に効果的です。
製品説明
ベリリウム銅インサートは、通常、ターゲットとなる金型領域に組み込まれ、熱伝達を増加させ、均一な部品冷却を維持します。鋼と比較して、BeCuは劇的に高い熱伝導率を実現し、より速い固化とより安定した成形を可能にします。
成形におけるBeCuインサートの課題解決
- 反り、ヒケ、寸法不安定性を引き起こすホットスポット
- 厚肉部品形状や冷却チャネルへのアクセス制限による長い冷却時間
- 光沢、収縮、または部品の一貫性に影響を与える局所的な温度変動
一般的なBeCuインサートの形状
- 厚肉部用コアサイドインサート
- 外観面用キャビティサイドインサート
- 冷却ピン/冷却コア（設計による）
- 問題領域の近くに配置される小型着脱式インサート
BeCuの材料に関する注意点
BeCu金型材料は、通常、グレード（一般的にAMPCO18または同等品）で選択され、特定の条件下（溶液処理+時効硬化、または析出硬化）で供給/加工され、以下のバランスを取ります。
重要：BeCuは「万能」ではありません。インサートの配置、グレード、硬度条件、表面処理は、金型の機能と加工される樹脂に合わせる必要があります。
用途
BeCuインサートは、冷却効率と温度均一性が重要なプラスチック射出成形金型に使用されます。一般的な金型側の用途には以下が含まれます。
- 厚肉壁、ボス、深いポケット付近のホットスポット冷却ゾーン
- ヒケや反りが発生しやすい領域
- 冷却チャネルを十分に近づけられない領域
- 短サイクルタイムと高生産量を目標とする金型
- 安定した温度制御を必要とする外観面
貴社の製品ページは金型部品用であるため、特定の最終産業/製品を主張するのではなく、機能的な金型使用例に焦点を当てています。
精密・製造能力
製造プロセス
- 複雑な形状に対応する精密CNC旋盤加工/フライス加工
- 設計要件に応じたEDM / ワイヤーEDM
- 嵌合面および基準面用の精密研削
- 機能的な接触面用の表面仕上げ
- オプションのコーティングサポート（用途による）
BeCuインサートの主要管理項目
- 確実な組み立てのための嵌合面および基準面の厳密な管理
- 熱流をサポートし応力集中を低減するためのインサート界面のスムーズな移行
- 顧客図面に合わせた寸法検査
- シーリング、シャットオフ、または外観接触面の損傷を防ぐための適切な取り扱い
品質ドキュメント
- 寸法検査報告書をご用意できます
- 材質証明書はご要望に応じて提供可能です
- トレーサビリティおよびマーキングオプション（指定による）
高速冷却と安定成形における顧客価値
サイクルタイムの短縮
熱伝達の改善により、射出成形サイクルの大部分を占める冷却時間を短縮し、生産性の向上と1部品あたりのコスト削減に貢献します。
部品品質の向上
ホットスポットと温度勾配を低減することで、BeCuインサートはヒケ、反り、光沢ムラ、一貫性のない収縮などの一般的な問題を最小限に抑えるのに役立ちます。
より安定した生産ウィンドウ
熱制御の向上により、より広く、より再現性の高いプロセスウィンドウが提供され、長期間の生産においても一貫した出力をサポートします。
金型全体の再設計なしでのターゲットソリューション
BeCuインサートは、冷却システム全体を再設計することなく、問題領域のパフォーマンスを向上させるために戦略的に使用できます。
見積もりに必要な情報
BeCu金型インサートの正確な見積もりを行うために、以下の情報をご提供ください。
- 2D図面および/または3D CAD（STEP/IGES）
- 金型内のインサートの配置/機能（コアサイド/キャビティサイド、ホットスポットゾーンなど）
- 希望するBeCuグレード（判明している場合）または性能要件（冷却優先度 vs 強度優先度）
- 必要な硬度/条件（指定がある場合）
- 公差および重要寸法（基準、嵌合、シャットオフ）
- 表面仕上げ要件（Ra、研磨レベル、または接触面要件）
- 数量および目標リードタイム
- 特別な注意事項：コーティング、マーキング、認証、検査フォーマット
グレード/条件について不明な場合は、樹脂の種類と成形上の懸念事項（サイクルタイム、ヒケ、反り）をお知らせください。実用的なオプションを推奨できます。
一般的なFAQ
Q1：貴社メーカーですか、それとも商社ですか？
当社は、射出成形部品向けのCNC加工、EDM、研削、仕上げを専門とするカスタム精密金型部品メーカーです。
Q2：図面と公差に厳密に従って製造できますか？
はい。お客様の図面要件に従って製造し、基準/公差システムを遵守できます。
Q3：検査報告書と材質証明書は提供されますか？
はい。検査報告書と材質証明書はご要望に応じて提供可能です。
BeCu固有のFAQ
Q4：射出成形金型にベリリウム銅を使用する理由は何ですか？
BeCuは主にその高い熱伝導率のために使用され、ホットスポット領域で迅速な熱除去と冷却均一性の向上に役立ちます。
Q5：BeCuはキャビティ/コア全体に使用されますか？
通常は使用されません。BeCuは、ホットスポット領域の局所的なインサートとして一般的に使用されます。コストと設計上の考慮事項から、完全なBeCuキャビティは一般的ではありません。
Q6：BeCuは工具鋼よりも摩耗が速いですか？
BeCuは、グレードと条件によっては、焼き入れ工具鋼よりも柔らかくなる可能性があります。通常は冷却性能が優先される場所で使用され、必要に応じて設計または表面処理によって耐摩耗性/接触面が管理されます。
Q7：BeCuには特別な取り扱い上の注意点はありますか？
はい。加工と仕上げには適切な管理が必要です。当社は管理されたプロセスに従い、プロジェクトのニーズに基づいてドキュメント要件をサポートできます。
エンジニアリングバージョン
3D/2Dファイルをお送りいただき、改善したいホットスポット領域を特定してください。BeCuインサートの配置を評価し、冷却効率と安定成形に焦点を当てた製造計画を提供します。
