高精度EDM加工インジェクションツール

製品概要

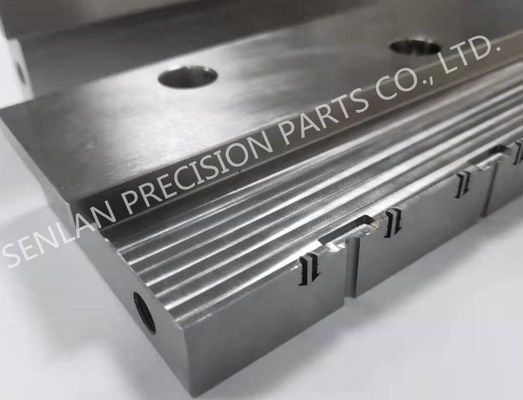

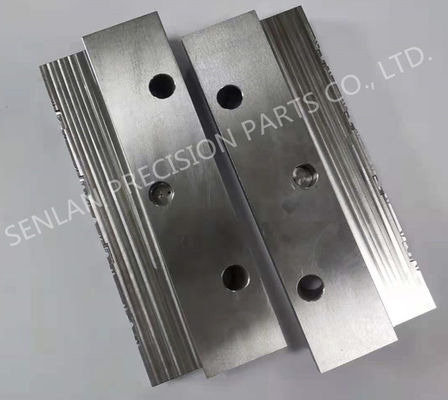

Senlan Precisionは,S136型ステンレス鋼製の非標準的な注射型プレートを製造し,顧客の図面 (Built-to-Print) に準拠して製造しています.CNC加工とEDMプロセスを組み合わせることでこの模具プレートは高次元精度,安定した平ら性,信頼性の高い構造的整合性を達成します耐腐食性と繰り返しの性能が要求される梱包および医療用途で使用される高精度プラスチック注射模具のために設計されています.

主要 な 特徴 と 利点

• 材料: S136 耐腐蝕性や磨き能力のある不?? 鋼

• 非標準製造: 図面に合わせて完全にカスタマイズされた寸法と構造

• EDM 処理: 複雑な穴,スロット,鋭い内部の特徴の正確な形成

• 高精度: 平らさ,平行性,位置容量 の 厳格 な 制御

• プロセスの安定性: 多孔型および高サイクル型システムに適しています.

• プリント用に組み立てられた: 設計仮定や標準化なしのOEM製造

応用 / 産業用

• 瓶と容器の模具ベース

• カップと閉じる注射型

• 医療用プラスチック製の模具用工具

• 耐腐食性を必要とする精密包装模具システム

模具構造と設計説明

注射模具プレートは,カビの挿入,コアシステム,冷却チャネル,およびガイドエレメントをサポートする模具組のコア構造構成要素として機能します.EDM加工は,従来の加工で達成できない複雑な幾何学または狭い内角を持つ領域に適用されます.すべてのインターフェース,マウント機能,および許容量は,既存の模具組と互換性を確保するために,顧客が供給した図面に従って製造されます.

製造能力とCNC加工

• 機械: マキノ (日本) と ハーディンゲ (アメリカ) の 高精度 CNC 機械 センター

• プロセス:CNCフライディング,CNC掘削,ワイヤEDM,シンカーEDM,表面磨き

• 精度:設計要件に応じて,加工許容度は ±0.002 mmまで

• 表面状態: 機械加工,EDM仕上げ,または指定されたようにさらに磨き/磨き

• 検査: 配送前に確認された平面性,平行性,穴の位置,インターフェースの寸法

カスタム開発/OEM ワークフロー

1. 図と仕様書の見直し 技術的可行性及び許容性の評価

2. 材料の確認 S136 グレードの選択と熱処理条件

3. プロセスの計画 CNC + EDM 機械配列の定義

4. 製造 精密機械加工 工事中の検査

5. 最終検査と配達 寸法確認と輸出準備のパッケージ

品質管理と輸出経験

• 入荷物資の検証と追跡可能性

• 加工中の重要加工段階の寸法検査

• 要求に応じて入手可能な最終検査報告

• 海外の模具メーカーや加工業者への模具プレートや部品の供給経験

関連製品

• 精密型コアプレートと空洞プレート

• インジェクション模具の挿入器具と模具ベース

• EDM加工された模具部品

• プリント用の模具用スペア部品

FAQ (技術と購入)

Q1: 模具のプレートは完全に硬化して供給できますか?
はい.熱処理条件は,図面やアプリケーションの必要に応じて指定できます.

Q2:EDMはすべてのプレートに必須ですか?
EDM は,幾何学や許容値が要求する場合にのみ適用され,可能な限りCNC加工を使用する.

Q3: 完全な模具を製造していますか?
模具のプレートに加えて Senlan Precision は 完全な模具や 多孔型模具の製造もサポートしています

Q4: 小批量または単品で生産できますか?
ええ,プロトタイプ,少量生産, シリアル生産は全てサポートされています.

引用文 を 入手 する

設計図,材料の要求事項,耐久性仕様を Senlan Precision に送ってください.プリント用に組み込まれた注射型プレート.
