PL&SSI 標準の平方インターロック - 注射型模具のサイドロック

製品概要

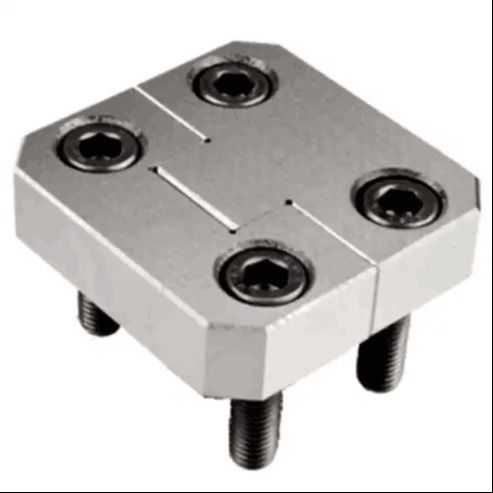

PL/SSI規格のスクエアインターロックサイドロックは、射出成形金型の正確な位置決めとアライメントのために設計された精密な位置決めブロックです。
PL/SSI規格または顧客図面に従って製造されたこの金型位置決めコンポーネントは、パッケージングおよび医療製品向けのマルチキャビティ、高サイクル射出成形アプリケーションにおいて、再現性の高い金型閉鎖精度、改善された横方向安定性、および信頼性の高いパフォーマンスを保証します。

主な特徴と技術的利点

• PL/SSI規格またはカスタム仕様に従って製造

• 正確な金型位置決めのためのスクエアインターロックサイドロック設計

• 横方向のアライメントを改善し、金型のずれを低減

• マルチキャビティ金型におけるキャビティ間の整合性を向上

• 高サイクルおよび連続射出成形に適しています

• 自動成形および高生産ラインに対応

用途と産業

このスクエアインターロック位置決めブロックは、以下の射出成形金型で広く使用されています。

• ボトルキャップおよびキャップ金型

• 包装容器および機能性プラスチック部品

• 医療用使い捨て品および注射器関連金型

• 正確なサイドロックと位置決めを必要とする射出成形金型

主な顧客には、包装メーカー、キャップおよびキャップメーカー、医療用消耗品工場、OEM射出成形金型メーカーが含まれます。

金型構造と設計説明

スクエアインターロックサイドロックは、金型閉鎖および射出時の横方向の動きを制御するために、金型ベースの側面に設置されます。
そのインターロック構造は、金型半分の間の正確なアライメントを保証し、オフセットを防ぎ、フラッシュを減らし、全体的な金型安定性を向上させます。
設計上の考慮事項には、インターロッククリアランス、耐摩耗性、荷重分散、およびマルチキャビティ金型構造との互換性が含まれます。

製造およびCNC加工能力

すべての位置決めブロックおよびサイドロックコンポーネントは、精密CNC加工および管理された仕上げプロセスを使用して社内で製造されています。

製造能力には以下が含まれます。

• 精密CNCフライス加工および旋削加工

• インターロックおよび接触面のタイトな公差管理

• 正確なフィットと再現性のための精密研削

• 標準およびカスタム金型部品の安定した加工プロセス

社内検査機器は、寸法精度と機能的一貫性を確保するために、製造プロセス全体で使用されています。

カスタム開発およびOEM協力プロセス

金型位置決めブロックおよびサイドロックコンポーネントの完全なOEMおよびカスタム製造サポートを提供します。

1. PL/SSI規格要件または顧客図面のレビュー

2. エンジニアリング評価および製造可能性の確認

3. 精密CNC加工および仕上げ

4. 寸法および機能検査

5. 海外金型組み立てのための梱包および配送

すべての製品は、顧客仕様または適用される規格に厳密に従って製造されています。

品質管理と輸出経験

品質管理は、以下のプロセスを含む製造プロセス全体に統合されています。

• 入荷原材料検査

• 工程内寸法検証

• 出荷前の最終検査

当社の金型位置決めコンポーネントは、輸出志向のパッケージングおよび医療金型プロジェクト向けに広く供給されており、海外の金型組み立ておよび国際的な製造基準をサポートしています。

関連製品（内部リンク）

• 精密金型位置決めユニット

• 射出成形金型スクエアインターロック

• マルチキャビティ射出成形金型部品

• CNC加工金型標準部品

よくある質問（FAQ）

Q1: 顧客図面に従ってPL/SSIスクエアインターロックサイドロックを製造できますか？
はい。すべての位置決めブロックおよびサイドロックは、顧客図面または標準仕様に厳密に従って製造できます。

Q2: これらのサイドロックはマルチキャビティ射出金型に適していますか？
はい。マルチキャビティ金型システムにおいて、安定した横方向の位置決めと再現性を維持するように設計されています。

Q3: 利用可能な材料と表面処理は何ですか？
材料の選択と表面処理は、金型設計と運転条件に基づいてカスタマイズできます。

Q4: 海外の金型プロジェクトと輸出配送をサポートしていますか？
はい。当社の金型位置決めコンポーネントは、輸出金型プロジェクトおよび海外の射出成形生産ラインに一般的に供給されています。

技術見積もりを依頼する

カスタム射出成形金型位置決めブロックおよびスクエアインターロックサイドロックの専門的な技術評価と見積もりを受け取るために、図面またはPL/SSI規格要件をお送りください。
