3C 製品注射模具 精密模具製造

プリント用のツールです プリント用のツールです

製品概要

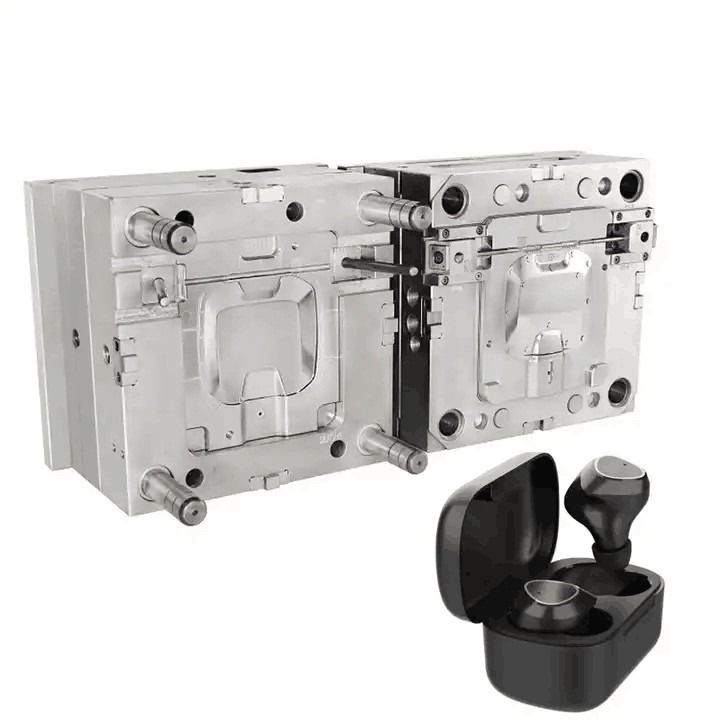

デザインと製造に特化したBluetooth イヤホード用のカスタムインジェクション模具 プラスチック製のコーティング3C消費電子製品に広く使用されています.

Bluetooth イヤホッドのホイスはコンパクトで外見に敏感な部品で,以下が必要:

• 内部組み立てのための高次元精度

• 外部に目に見える表面のきれいな化粧品

• バランスのとれた鋳造のための安定した壁厚さ

• 大量生産における信頼性の高いパフォーマンス

この種の3C製品注射型顧客3Dデータと技術仕様の厳格な対応で 模具設計,精密加工,組み立て,試験検証を対象としています

試料を採取するだけでなく 大量生産でも 安定して動作する模具を 提供することです

応用シナリオ

このカスタム型注射型は,通常以下に使用されます.

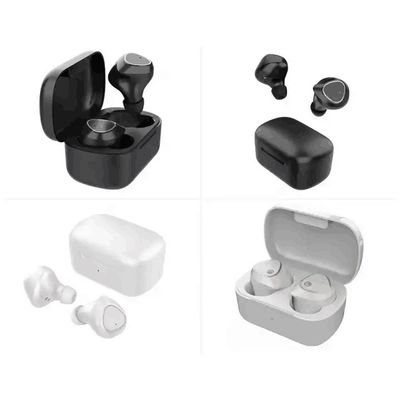

• プラスチック製の殻付きのBluetoothイヤホン

• TWS イヤホン

• 充電ケースの部品

• 低精度消費電子箱

• 外見に敏感な3Cプラスチック部品

これらの製品には 厳格な容量制御と 一貫した表面品質が必要です

模具工学の重点

Bluetooth イヤホン用の注射型は一般工業型とは異なります.
主な課題は外見制御,精密フィット,変形管理.

1) 表面制御の化粧品

イヤホンのホイスは外側から見える部分です.表面の小さな欠陥でさえ受け入れられません.

• 溶接線を減らすために最適化されたゲート位置

• 水槽の痕跡を最小限にするために制御された流量バランス

• 精密な穴磨きや質感加工

• 閃きを防ぐために正確な分岐線を並べた

表面の安定性は 消費者電子機器にとって極めて重要です

2) 精密なフィット & 構造の精度

箱はPCBボード,スピーカー,バッテリー,内部部品で正確に組み立てなければなりません.

• 内部機能の厳格な次元制御

• 適切なシャットオフ構造設計

• 模具設計中の収縮補償

• 安定した模具のアライナメントは,組立の許容性を維持する

組み立ての出力は 模具の精度に直接依存します

3) 薄壁と折り紙制御

Bluetooth イヤホースは,しばしば薄壁構造を備えています.

• バランスのとれたランナーとゲートシステム

• 最適化された冷却配置

• 詰め込み中のストレスの制御

• 必要に応じて模具流量分析

模造後 寸法 の 安定 を 維持 する こと が 目的 です.

模具の仕様

• 模具タイプ: 3C 製品用のカスタムインジェクション模具

• 製品素材:プラスチック (お客様が指定する)

• ゲートタイプ:サイドゲート/サブゲート/ピンポイントゲート/ファンゲート/直接ゲート

• ランナーシステム: ホットランナーまたは コールドランナー

• 模具材料: 1.2343 ESR / NAK80 / S136または同等の

• 模具ベース: LKM / HASCO / DME / FUTABA

• 菌類寿命:最大1,000素材とデザインによって

• サポートされている図形形式: STP / STEP / IGS / PRT / X_T

• MOQ: 1セット

製造能力

3C模具も対応しています 材料は3C模具です

• 模具の最大サイズ: 2500 × 2000 × 1500 mm

• 加工精度: ±0.005mm

• 注射精度: ±0.03 mm

• 模具の複雑さに応じて25~45日

社内設備には以下が含まれます.

• 高精度CNC加工センター

• EDMとミラーEDM

• 電線切断機

• 座標計測機 (CMM)

各模具は配達前に 寸法検査と試形に 服します

プロジェクト ワークフロー

1. 3DデータレビューとDFM分析

2. 模具構造設計の確認

3. 鉄鋼の加工と粗末加工

4. 精密加工とEDM

5. 模具の組み立てと装着

6. 模具試験とパラメータ最適化

7. 最終検査と輸送

この構造化されたワークフローは 試行錯誤を減らし ファーストショットの質を向上させます

なぜ 一緒 に 働く の か

• 3C消費電子機器の精密型模具での経験

• コンパクトな構造や外見に敏感な部品を熟知している

• 内部精密機器によってサポートされる安定した機械加工

• プロジェクト全体にわたる明確な技術コミュニケーション

• 販売後サポート1年

初期承認のみではなく 生産中に信頼性のある模具に 焦点を当てています

技術的なFAQ

Q1: 大量生産前には通常何回の模具試験が必要ですか?
試験数は製品の複雑性と外観要件に依存する.適切なDFMレビューと構造評価により,最初の試験の成功率は大幅に改善することができます.

Q2: 溶接線や水槽の痕跡などの化粧品の欠陥を制御できますか?
はい.模具 の 設計 の 間 に は,ゲート の 設計,流量 の 均衡,穴 の 仕上げ が 最適化 さ れ て,目に見える 欠陥 が 減少 し ます.表面 の 磨き や 質感 の 制御 は,外見 の 基準 に 基づい て 行なわ れ ます.

Q3: 高光沢や質感のある表面仕上げを サポートしていますか?
そうです 客の仕様に合わせて 鏡磨きや質感を施すことができます

Q4: この模具は多孔型模具として設計できますか?
生産量と部品サイズに応じて 単体型と多孔型の両方がサポートされます

Q5: 販売後の技術サポートは利用可能ですか?
ええ.我々は,パラメータの最適化と 必要な模具の調整のための技術的支援を提供します.

引上げ を 要求 する

価格のオートメントをBluetooth イヤホード用のカスタムインジェクション模具 プラスチック製のコーティング詳細を教えてください

• 3D製品ファイル (STP/STEP/IGSなど)

• 材料の仕様

• 表面の仕上げ要件

• 予想される生産量

• 目標時間

詳細な模具の提案を 提供します
