3C電子製品向け精密射出成形

製品概要

当社は、電子製品向けカメラプラスチック射出成形部品を専門としており、

コンシューマーエレクトロニクスおよびスマートデバイス向けのカスタム3C精密プラスチック部品を提供しています。
カメラ関連のプラスチック部品は、特にレンズの配置、構造固定、外装部品において、高い寸法安定性が求められます。

• 当社の射出成形ソリューションは、以下のサポートのために開発されています：

• 精密な構造適合性

• 光学アライメント精度

• 安定した大量生産

一貫した表面品質

お客様の図面および技術仕様に基づき、カスタム射出成形金型と完成したプラスチック部品の両方を製造します。

応用分野

• このカメラプラスチック射出成形ソリューションは、以下に広く使用されています：

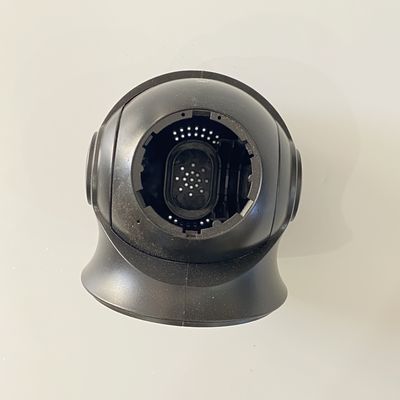

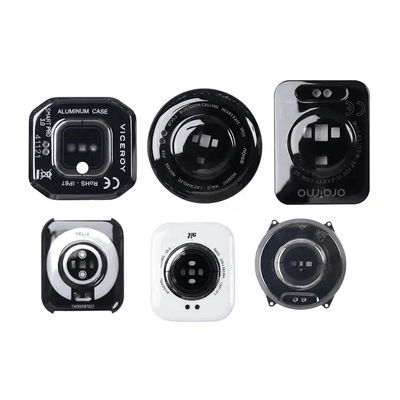

• カメラハウジングおよびフロントカバー

• レンズホルダーおよび内部サポート

• セキュリティカメラエンクロージャー

• スマートホームデバイスコンポーネント

小型精密3C電子プラスチック部品

これらのコンポーネントは、コンパクトな形状と厳格な組み立て公差を伴うことがよくあります。

主要エンジニアリングフォーカスカメラおよび電子製品向けの射出成形には、精度、アライメント、表面品質

の制御が必要です。

1) 光学アライメントのための寸法精度

• カメラコンポーネントは、レンズモジュールと内部構造との間の正確な位置決めを維持する必要があります。

• 重要な寸法に対する厳格な公差管理

• 金型設計中の収縮補償

• 安定したパーティングラインアライメント

冷却最適化による反り制御

寸法偏差は、画質に直接影響を与える可能性があります。

2) 表面品質と外観管理

• 多くのカメラ部品は、目に見える外装コンポーネントです。

• ウェルドラインを減らすためのゲート位置の最適化

• シンクマークを防ぐためのバランスの取れたフローパス

• 精密なキャビティ研磨またはテクスチャ仕上げ

正確な金型嵌合によるフラッシュ防止

表面の一貫性は、電子コンシューマー製品にとって不可欠です。

3) 小型・複雑形状管理

• カメラプラスチック部品には、しばしば以下が含まれます：

• 薄肉

• 小型リブおよびサポート機能

• スナップフィット構造

内部取り付けポイント

金型構造は、変形なしにスムーズなエジェクションと安定した充填を保証する必要があります。

4) 材料適合性（ABS / TPU / TPR）

• カメラおよび3Cコンポーネントで一般的に使用される材料には、以下が含まれます：

• ABS（剛性ハウジング用）

• TPU（柔軟な保護部品用）

TPR（ソフトタッチ用途用）

ランナーレイアウトと冷却設計は、材料の挙動に応じて最適化されます。

• 金型・生産仕様

• 製品タイプ：カメラプラスチック射出成形部品

• プロセス：射出成形

• 製品材料：ABS / TPU / TPR / カスタムプラスチック

• ゲートタイプ：サイドゲート / サブゲート / ピンポイントゲート / ファンゲート / ダイレクトゲート

• ランナーシステム：ホットランナーまたはコールドランナー

• 金型鋼：1.2343 ESR / NAK80 / S136 または同等品

• 金型ベース：LKM / HASCO / DME / FUTABA

• 金型寿命：最大1,000,000サイクル

• サポートされている図面フォーマット：STP / STEP / IGS / PRT / X_T

MOQ：1セット（金型）

製造能力

• シングルキャビティおよびマルチキャビティ金型生産をサポートしています。

• 最大金型サイズ：2500 × 2000 × 1500 mm

• 加工精度：±0.005 mm

• 射出精度：±0.03 mm

金型リードタイム：複雑さにより25～45日

• 社内の精密機器には以下が含まれます：

• CNCマシニングセンター

• EDMおよびミラーEDM

• ワイヤーカット放電機

三次元測定機（CMM）

すべての金型は、出荷前に寸法検査とトライアル成形検証を受けます。

1. プロジェクトワークフロー

2. 製品データレビューとDFM分析

3. 金型構造設計確認

4. 精密加工とEDM

5. 金型組み立てと嵌合

6. トライアル成形と寸法検証

最適化と最終承認

この構造化されたプロセスは、開発リスクを低減し、生産安定性を向上させます。

• 当社の射出成形サービスを選ぶ理由

• 精密3Cおよびカメラプラスチック部品における経験

• 安定した加工と成形精度

• カスタム電子製品開発のサポート

• 構造化された品質管理システム

• 包括的なサプライチェーン管理

1年間のアフターセールス技術サポート

当社の焦点は、大量生産向けの信頼性の高い工具とプラスチック部品を提供することです。

技術FAQ
Q1：レンズアライメント領域の寸法公差を制御できますか？

はい。重要な機能は、加工中に厳密に制御され、トライアル成形中に検証されます。
Q2：小型・薄肉のカメラ部品はサポートされていますか？

はい。金型設計と射出パラメータは、薄肉およびコンパクトな構造に合わせて最適化されています。
Q3：金型製造と射出生産の両方を提供していますか？

はい。工具とプラスチック部品の生産の両方をサポートしています。
Q4：マルチキャビティ金型を開発できますか？

はい。生産量に応じて、マルチキャビティ構成が利用可能です。
Q5：表面品質をどのように確保していますか？

ゲート設計の最適化、キャビティ研磨、厳格な金型嵌合制御を通じて行います。

見積もり依頼「カメラプラスチック射出成形部品

• 」の見積もりを受け取るには、以下を提供してください：

• 3D製品ファイル

• 材料仕様

• 表面仕上げ要件

• 年間推定生産量

目標納期
